SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento MC-BOX-6_12-BE-es-20 23

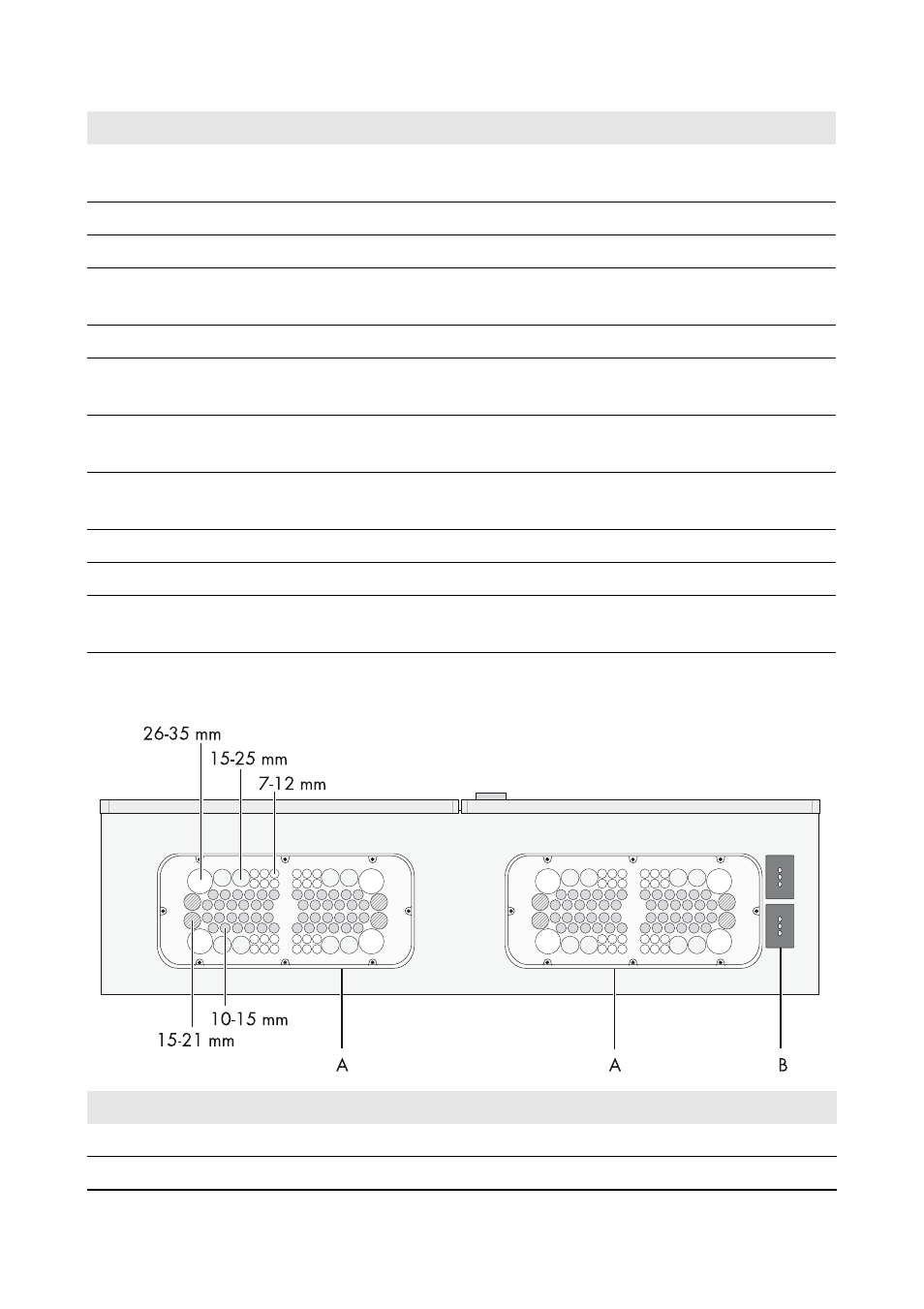

6.1.4 Vista desde abajo de la Multicluster Box 12.3 (sin zócalo)
Componente Descripción
A
Hembrillas RJ45 para la conexión del cable de datos para señales de control y
medición
B Hembrilla RJ45 para la conexión del cable de datos para la comunicación
C Riel para el paso de los cables para la protección de los cables
D Interruptor-seccionador para ruptura de carga F1 Generator para la conexión
del generador (L1, L2, L3)
E Bornes de conexión X1 Generator para la conexión del generador (N, PE)
F Interruptor-seccionador para ruptura de carga F2 Loads para la conexión de los
equipos consumidores (L1, L2, L3)
G Bornes de conexión X2 Loads para la conexión de los equipos consumidores
(N, PE)
H Bornes de conexión X3 PV-System para la conexión de la planta fotovoltaica
(L1, L2, L3, N, PE)
I Interruptor automático para la conexión del Sunny Island (L)
J Bornes de conexión X4 All Clusters para la conexión del Sunny Island (N, PE)
K Borne de conexión X5 Equipotential Busbar para la conexión del conductor de
puesta a tierra (para la toma a tierra de la totalidad del sistema multiclúster)
Componente Descripción
A
Placa de bridas con membranas para introducir los cables de conexión
B Boquilla de paso de dos partes para el cable de datos
