6 Conexión eléctrica SMA Solar Technology AG
30 MC-BOX-6_12-BE-es-20 Instrucciones de funcionamiento
Requisito del cableado:
☐ Material de los conductores: cobre
Procedimiento:
1. Prepare el cable de conexión (consulte el capítulo 6.2 “Preparación del cable”, página 24).

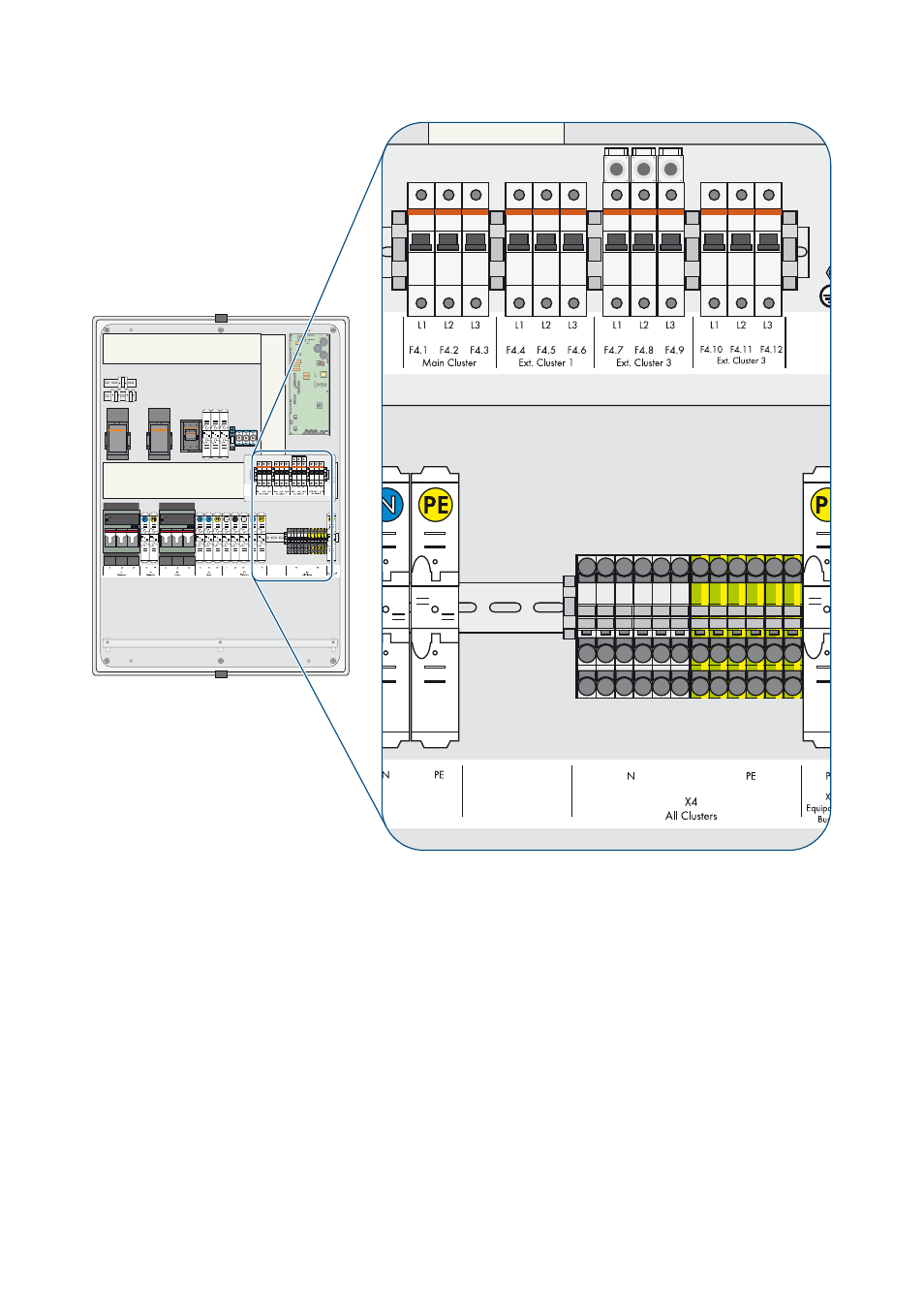

2. Conecte PE y N de todos los Sunny Island según indique la leyenda del borne de conexión
X4 All Clusters.
3. Conecte el clúster principal:
– Conecte la fase L del maestro a L1 del disyuntor F4.1 Main Cluster.
– Conecte la fase L del esclavo 1 a L2 del disyuntor F4.2 Main Cluster.
– Conecte la fase L del esclavo 2 a L3 del disyuntor F4.3 Main Cluster.
