6.3 Conexión de los cables
6.3.1 Conexión del generador
En la Multicluster Box, podrá conectar un generador trifásico, como un generador diésel u otros
generadores de corriente con estructura de red. No obstante, también tiene la posibilidad de
conectar la red pública.
En la Multicluster Box, los conductores de fase L1, L2 y L3 pasan a través de un
interruptor-seccionador para ruptura de carga. Los cartuchos fusibles están instalados de fábrica con
una corriente nominal de 80 A (Multicluster Box 6.3) o 160 A (Multicluster Box 12.3).

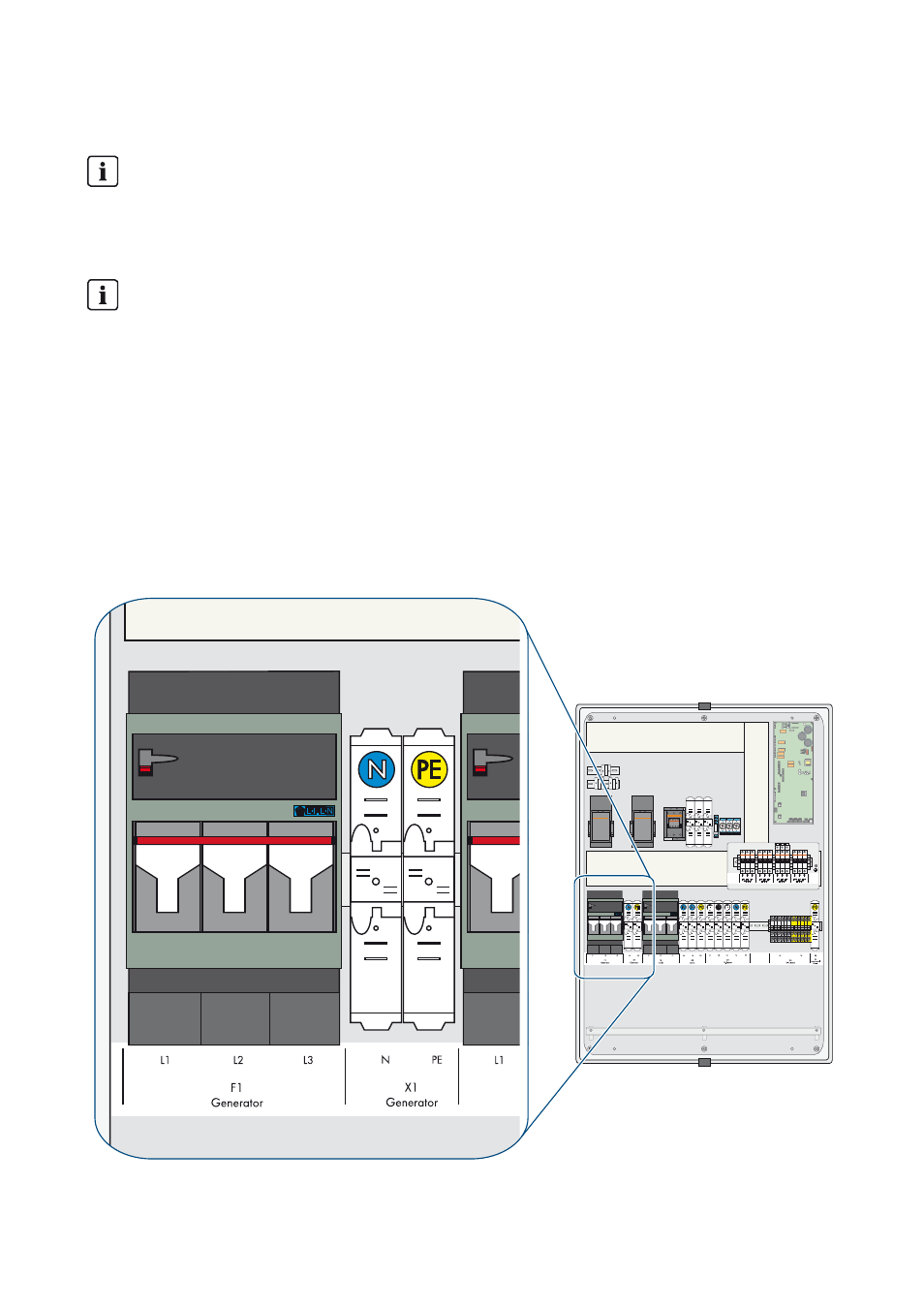

Representación del área de conexiones
En estos capítulos se presenta, a modo de ejemplo, el área de conexiones de la Multicluster
Box 12.3. El procedimiento para la conexión es idéntico en ambas Multicluster Box, solo difiere
el entorno.
Pares de apriete de los bornes
Al conectar los cables, tenga siempre en cuenta los pares de apriete de cada uno de los bornes
(consulte capítulo 11, página 40 o capítulo 12, página 44).
