4. Conecte el clúster de extensión 1 a los disyuntores F4.4 – F4.6 Ext. Cluster 1.
Para conectar el clúster de extensión 1, proceda como se describe en el punto 3.
5. Conecte el clúster de extensión 2 a los disyuntores F4.7 – F4.9 Ext. Cluster 2.
Para conectar el clúster de extensión 2, proceda como se describe en el punto 3.
6. Conecte el clúster de extensión 3 a los disyuntores F4.10 – F4.12 Ext. Cluster 3.
Para conectar el clúster de extensión 3, proceda como se describe en el punto 3.
6.3.5 Puesta a tierra del sistema multiclúster
Los conductores neutros dentro de la Multicluster Box no están conectados de fábrica al conductor
de protección. Para permitir un funcionamiento seguro del sistema multiclúster, deberá llevar a cabo
estas medidas antes de la puesta en marcha.
Requisito del cableado:
☐ Material de los conductores: cobre
Procedimiento:
1. Prepare el cable de conexión (consulte el capítulo 6.2 “Preparación del cable”, página 24).

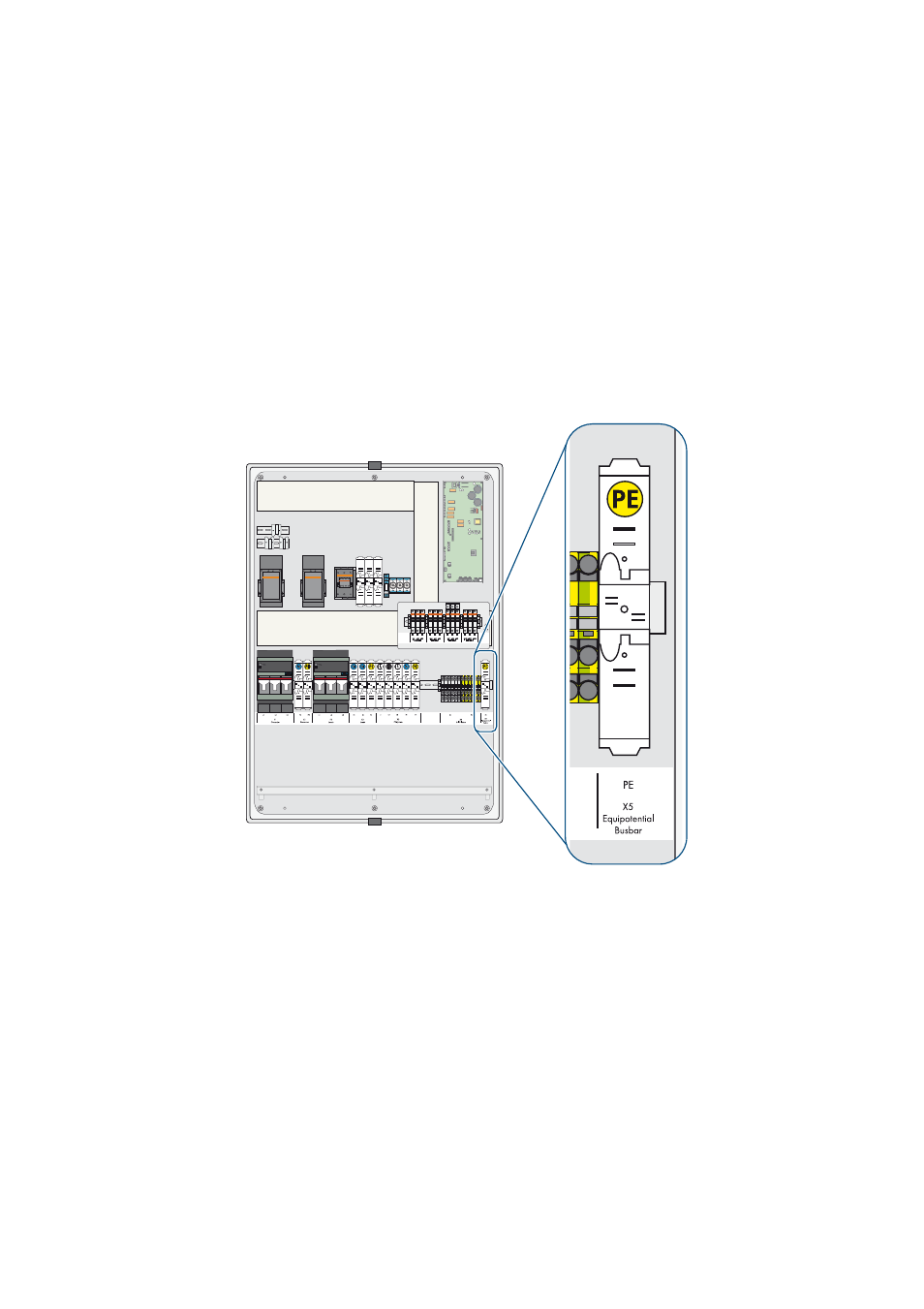

2. Conecte PE al terminal de toma a tierra X5 Equipotential Busbar y únalo con la barra
equipotencial.
3. Ponga a tierra el sistema multiclúster fuera de la Multicluster Box, del lado del generador o del
lado del equipo consumidor. Para ello conecte el conductor neutro con el conductor de
protección y tenga en cuenta las normativas y directivas vigentes en el lugar de la instalación.
