SMA Solar Technology AG 6 Conexión eléctrica
Instrucciones de funcionamiento MC-BOX-6_12-BE-es-20 27
6.3.2 Conexión de los equipos consumidores
En la Multicluster Box, los conductores de fase L1, L2 y L3 pasan a través de un
interruptor-seccionador para ruptura de carga. Los cartuchos fusibles están instalados de fábrica con
una corriente nominal de 80 A (Multicluster Box 6.3) o 160 A (Multicluster Box 12.3).
Los interruptores-seccionadores para ruptura de carga son necesarios para proteger en caso de
sobrecarga los cables de salida en el funcionamiento en red aislada. Tenga en cuenta que las
corrientes del Sunny Island, de la planta fotovoltaica y del generador podrán sumarse.
Requisito del cableado:
☐ Material de los conductores: cobre
Procedimiento:
1. Prepare el cable de conexión (consulte el capítulo 6.2 “Preparación del cable”, página 24).

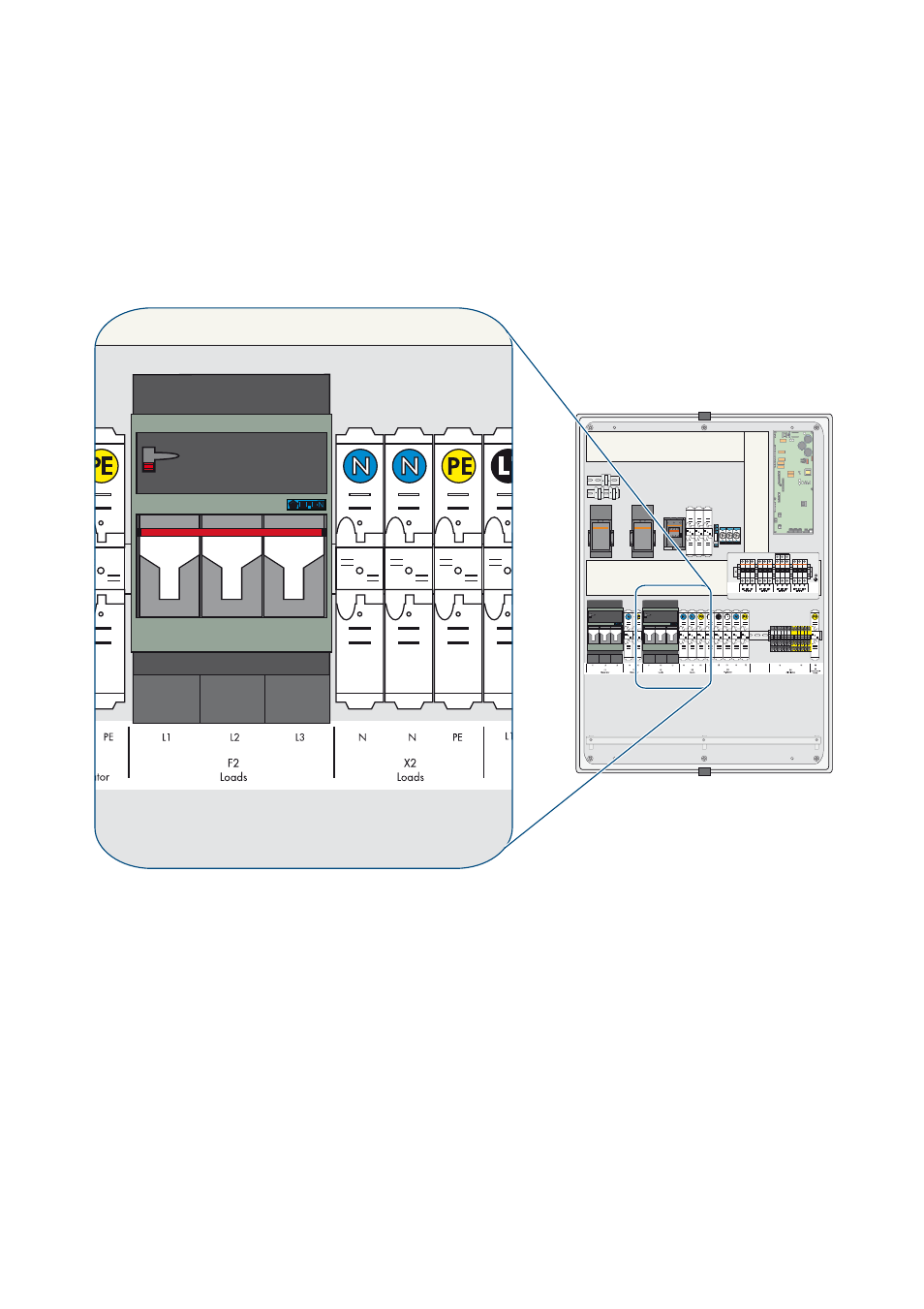

2. Conecte PE y N según indique la leyenda del borne de conexión X2 Loads. El segundo borne
de conexión N no se ocupa.
3. Conecte L1, L2 y L3 según indique la leyenda del interruptor-seccionador para ruptura de
carga F2 Loads.
4. En función del tipo de tendido del cable y de las condiciones de instalación, determine el
cartucho fusible necesario para el interruptor-seccionador para ruptura de carga y coloque el
portafusible.
