Ciclos de palpación: Medir cinemática automáticamente
18.4 MEDIR LA CINEMÁTICA (Ciclo 451, DIN/ISO: G451, Opción)
18
454
TNC 620 | Modo de Empleoprogramación de ciclos | 5/2014
18.4 MEDIR LA CINEMÁTICA (Ciclo 451,
DIN/ISO: G451, Opción)
Desarrollo del ciclo

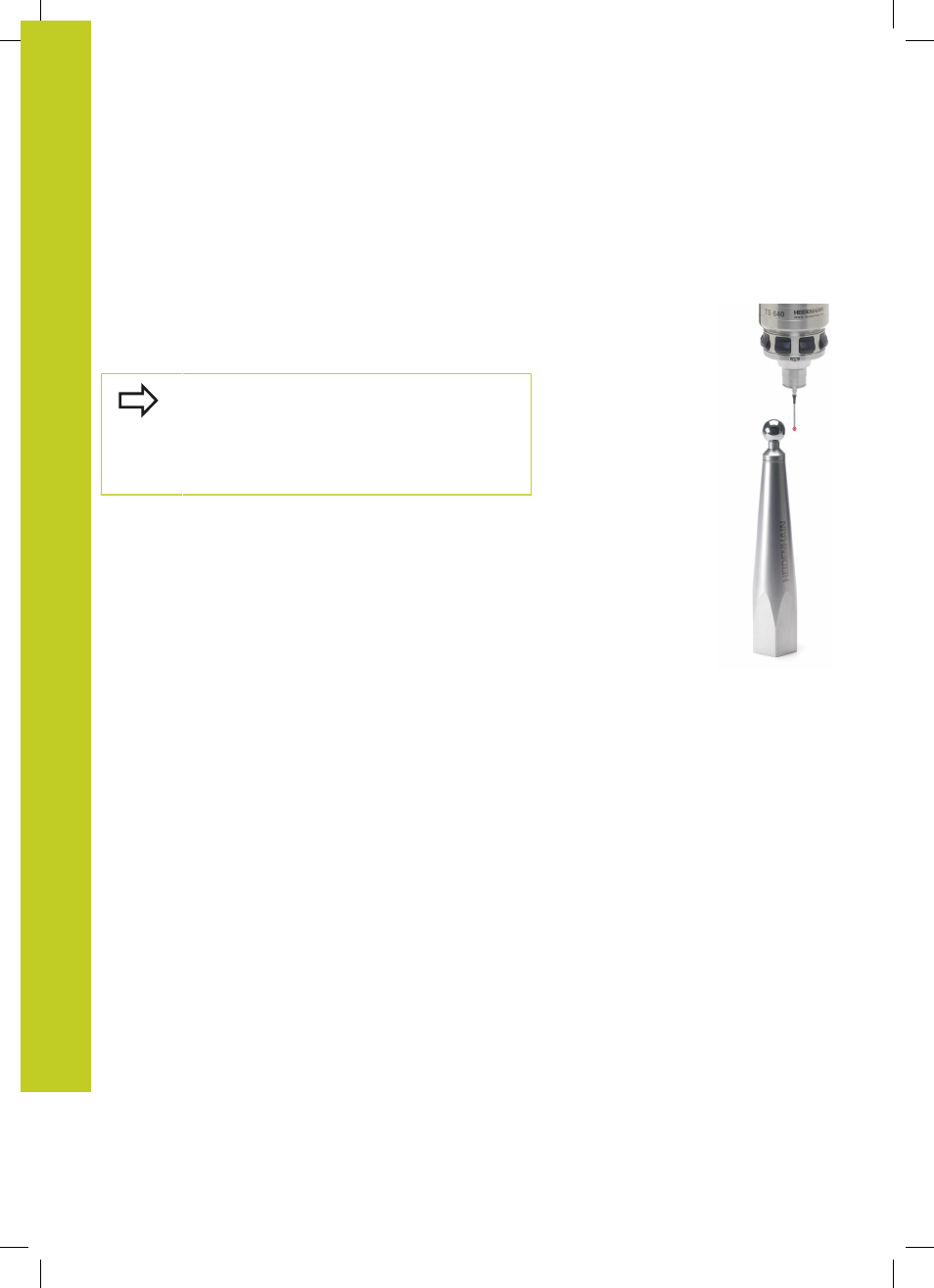

Con el ciclo de palpación 451 es posible verificar la cinemática de
su máquina y, si es necesario, optimizarla. Con esto se mide una
bola de calibración HEIDENHAIN con el palpador 3D TS, que se
haya fijado en la mesa de la máquina.
HEIDENHAIN recomienda la utilización de las
bolas de calibración
KKH 250 (Ref. 655475-01) o
KKH 100 (Ref. 655475-02) , que presentan una
rigidez particularmente alta y han sido diseñadas
especialmente para la calibración de la máquina.
Póngase en contacto con HEIDENHAIN al respecto.
El TNC calcula la precisión de inclinación estática. Con ello
el software minimiza el error espacial originado y memoriza
automáticamente la geometría de la máquina al final del proceso de
medición en las constantes correspondientes de la máquina de la
tabla de cinemática.
1 Fijar la bola de calibración, prestar atención a la ausencia de
colisión
2 En el modo de funcionamiento manual, establecer el punto de
referencia en el centro de la bola o, si se ha definido
Q431=1
o Q431=3 : Posicionar el palpador manualmente en el eje
del palpador mediante la bola de calibración y en el plano de
mecanizado en el centro de la bola
3 Seleccionar el modo de funcionamiento ejecución del programa
y activar el programa de calibración
4 El TNC mide automáticamente todos los ejes de giro
consecutivamente, con la precisión que se haya definido
5 El TNC memoriza los valores de medición en los siguientes
parámetros Q:
