HEIDENHAIN TNC 620 (81760x-01) Cycle programming - Manual (Página 160)

Ciclos de mecanizado: fresado de cajeras / Fresado de islas / Fresado de
ranuras

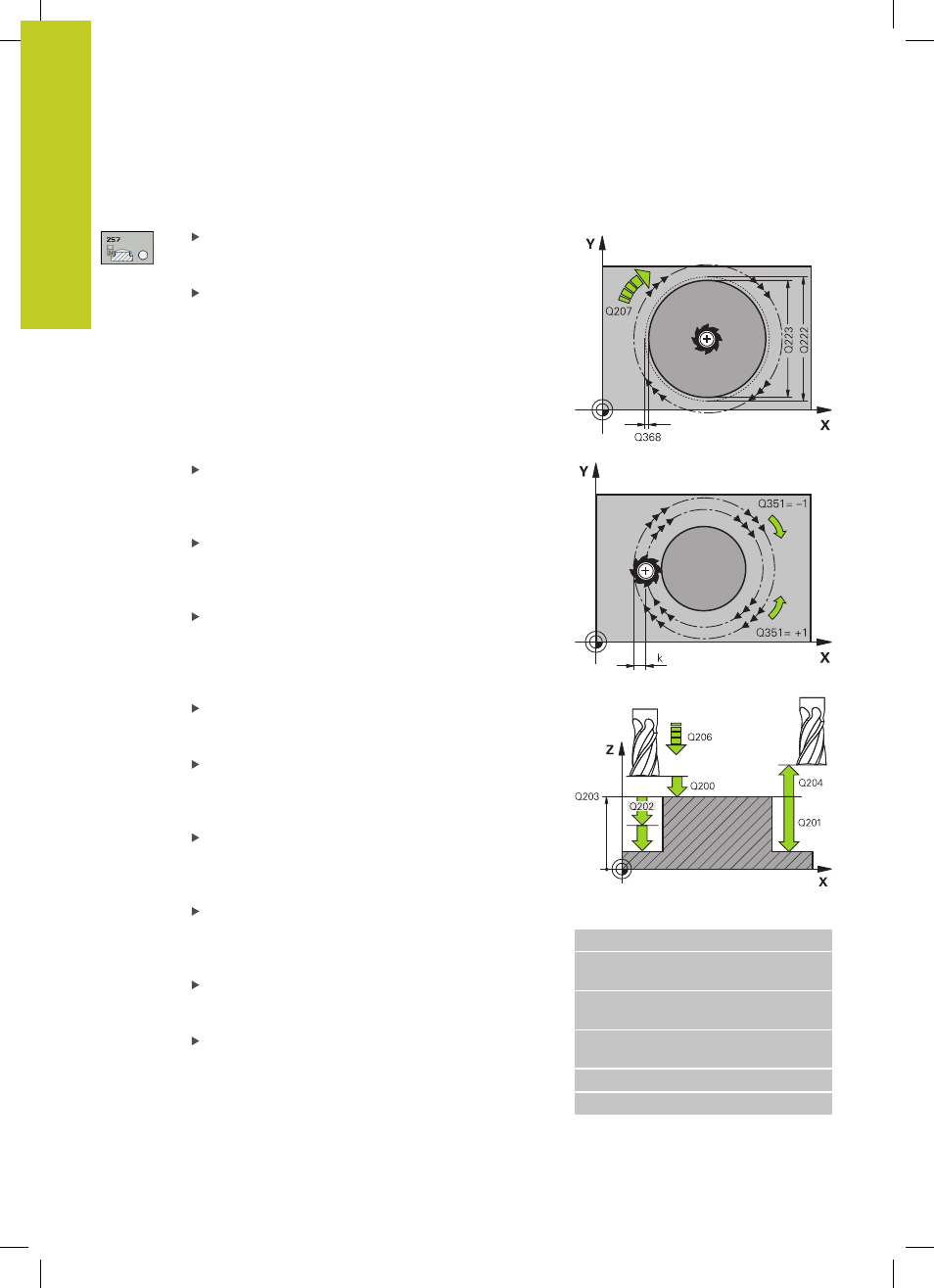

5.7 ISLA CIRCULAR (Ciclo 257, DIN/ISO: G257, opción de software 19)
5
160
TNC 620 | Modo de Empleoprogramación de ciclos | 5/2014
Parámetros de ciclo
Diámetro de la pieza acabada Q223: diámetro de
la isla mecanizada. Campo de introducción 0 hasta
99999.9999
Diámetro de la pieza en bruto Q222: diámetro
de la pieza en bruto. Introducir el diámetro de la
pieza en bruto mayor que el diámetro de la pieza
acabada. El TNC ejecuta varias aproximaciones
laterales, si la diferencia entre el diámetro de la
pieza en bruto y el de la pieza acabada es mayor a la
aproximación lateral permitida (radio de herramienta
x solapamiento de la trayectoria
Q370). El TNC
siempre calcula una aproximación lateral constante.
Campo de introducción 0 hasta 99999.9999
Sobremedida del acabado lateral Q368 (valor
incremental): Sobremedida de acabado en el plano
de mecanizado. Campo de introducción 0 hasta
99999.9999
Avance al fresar Q207: velocidad de
desplazamiento de la herramienta al fresar en
mm/min. Campo de introducción 0 a 99999,999
alternativamente
FAUTO, FU, FZ
Tipo de fresado Q351: Tipo de fresado con M3:
+1 = fresado sincronizado
–1 = frenado en contramarcha
PREDEF: El TNC emplea valor de frase DEF
GLOBAL
Profundidad Q201 (valor incremental): Distancia
entre la superficie de la pieza y la base de la isla.
Campo de introducción -99999,9999 a 99999,9999
Profundidad de paso Q202 (valor incremental):
medida, según la cual la hta. penetra cada vez en
la pieza; introducir un valor mayor que 0. Campo de
introducción 0 hasta 99999.9999
Avance al profundizar Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999
FMAX, FAUTO, FU, FZ
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la herramienta y la
superficie de la pieza. Campo de introducción 0
hasta 99999,9999 alternativo
PREDEF
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 hasta 99999,9999 alternativo
PREDEF
Bloques NC
8CYCL DEF 257 ISLA CIRCULAR
Q223=60 ;DIÁMETRO DE LA PIEZA
ACABADA
Q222=60 ;DIÁMETRO DE LA PIEZA
EN BRUTO
Q368=0.2 ;SOBREMEDIDA
LATERAL
Q207=500 ;AVANCE DE FRESADO
Q351=+1 ;TIPO DE FRESADO
