Ciclos de palpación: determinar automáticamente la posición inclinada de
la pieza
14.2 GIRO BÁSICO (Ciclo 400, DIN/ISO: G400, Opción de Software 17)
14
308
TNC 620 | Modo de Empleoprogramación de ciclos | 5/2014
14.2 GIRO BÁSICO (Ciclo 400,
DIN/ISO: G400, Opción de Software
17)
Desarrollo del ciclo

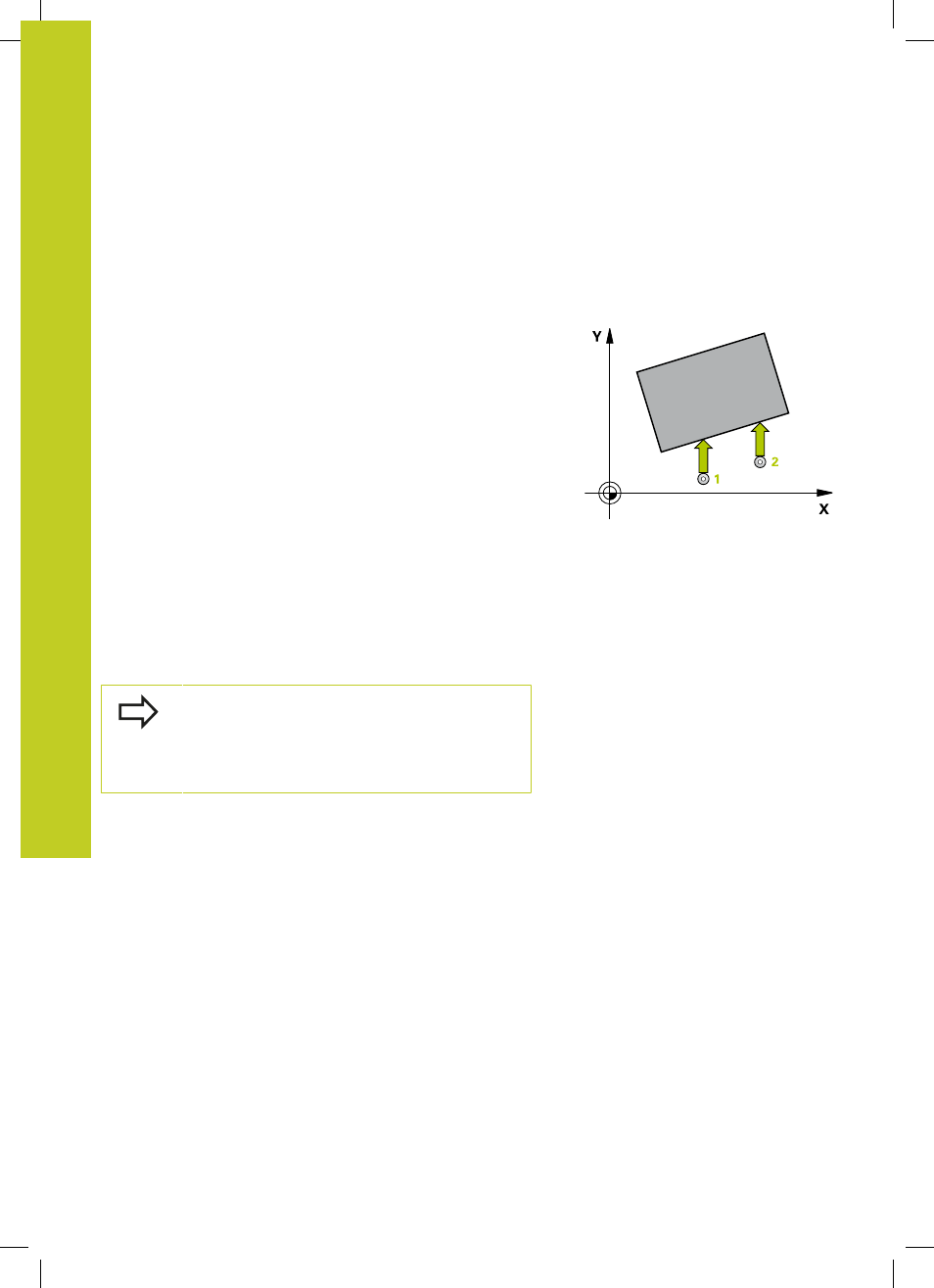

El ciclo de palpación 400 calcula la posición inclinada de la pieza,
mediante la medición de dos puntos que deben encontrarse sobre
una recta. El TNC compensa a través de la función Giro básico el
valor medido.
1 El TNC posiciona el palpador con avance rápido (valor de la
columna
FMAX) y con lógica de posicionamiento (ver "Ejecutar
ciclos de palpación", página 302) en el punto de palpación
programado
1 . Para ello, el TNC desplaza el palpador según
la distancia de seguridad en la dirección de desplazamiento
opuesta a la determinada
2 A continuación, el palpador se desplaza hasta la altura de
medición introducida y ejecuta el primer proceso de palpación
con avance de palpación (Columna
F)
3 A continuación, el palpador se desplaza,hasta el siguiente punto
de palpación 2 y ejecuta allí el segundo proceso de palpación
4 El TNC hace retroceder el palpador hasta la altura de seguridad
y realiza el giro básico calculado
¡Tener en cuenta durante la programación!
Antes de la definición del ciclo deberá programarse
una llamada a la herramienta para la definición del eje
del palpador.
Al principio del ciclo el TNC anula el giro básico
activado.
