MEDIR ANCHURA INTERIOR (Ciclo 425, DIN/ISO: G425, Opción de
Software 17)
16.9
16
TNC 620 | Modo de Empleoprogramación de ciclos | 5/2014
413

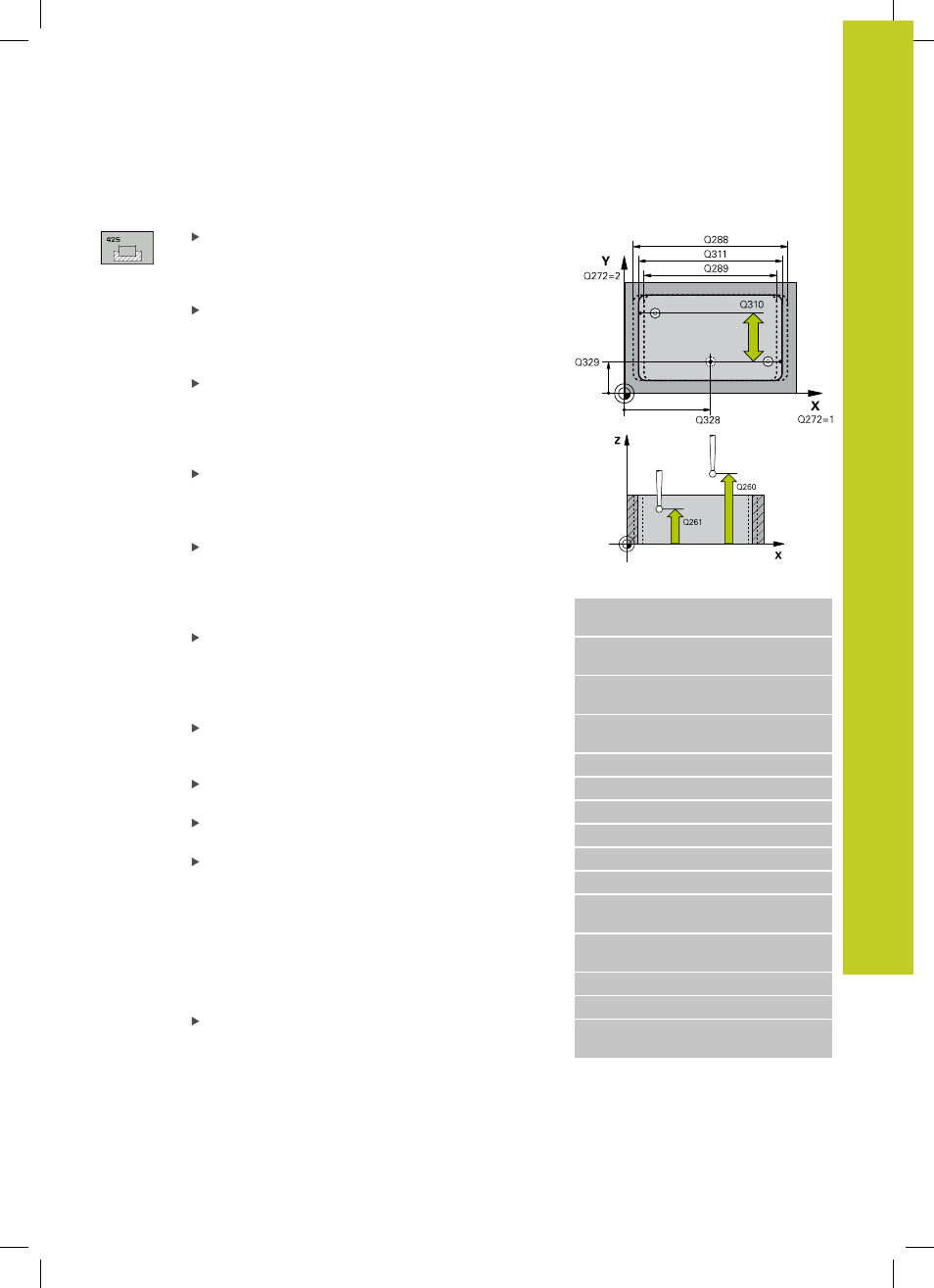

Parámetros de ciclo
Punto inicial 1er eje Q328 (valor absoluto):
Punto de partida del proceso de palpación en el
eje principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999,9999
Punto inicial 2º eje Q329 (valor absoluto): punto
de partida del proceso de palpación en el eje auxiliar
del plano de mecanizado. Campo de introducción
-99999,9999 a 99999,9999
Desplazamiento para la 2ª medición Q310 (valor
incremental): valor según el cual se desplaza el
palpador antes de la segunda medición. Si se
programa 0, el TNC no desvía el palpador. Campo de
introducción -99999,9999 a 99999,9999
Eje de medición Q272: Eje del plano de
mecanizado en el que debe tener lugar la medición:
1 : Eje principal = Eje de medición
2 : Eje auxiliar = Eje de medición
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Altura de seguridad Q260 (valor absoluto):
coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador
y la pieza. Campo de introducción -99999,9999 a
99999,9999
Longitud nominal Q311: Valor nominal de la
longitud a medir. Campo de introducción 0 a
99999,9999
Cota máxima Q288: longitud máxima admisible.
Campo de introducción 0 a 99999,9999
Cota mínima Q289: longitud mínima admisible.
Campo de introducción 0 a 99999,9999
Protocolo de medición Q281: determinar si el TNC
debe crear un protocolo de medición:
0 : No crear ningún protocolo de medición
1 : Crear protocolo de medición: el TNC guarda
el fichero de protocolo TCHPR425.TXT según
estándar en el directorio TNC:\.
2 : Interrumpir el desarrollo del programa y presentar
el protocolo de medición en la pantalla del TNC.
Continuar el programa con la tecla arranque-NC
Parada de PGM por error de tolerancia Q309:
determinar si el TNC debe interrumpir la ejecución
del programa al sobrepasar la tolerancia y emitir un
aviso de error:
0 : No interrumpir la ejecución del programa, no
emitir aviso de error
1 : Interrumpir la ejecución del programa, emitir aviso
de error
Frases NC
5 TCH PRONE 425 MEDIR ANCHURA
INTERIOR
Q328=+75
;PUNTO DE PARTIDA
1ER EJE
Q329=-12.5 ;PUNTO DE PARTIDA 2º
EJE
Q310=+0 ;DESPLAZAMIENTO 2ª
MEDICIÓN
Q272=1 ;EJE DE MEDICIÓN
Q261=-5 ;ALTURA DE MEDICIÓN
Q260=+10 ;ALTURA SEGURA
Q311=25 ;LONGITUD NOMINAL
Q288=25.05 ;MEDIDA MÁXIMA
Q289=25 ;MEDIDA MÍNIMA
Q281=1 ;PROTOCOLO DE
MEDICIÓN
Q309=0 ;DETENCIÓN DEL PGM
EN CASO DE ERROR
Q360=0 ;HERRAMIENTA
Q320=0 ;DIST. DE SEGURIDAD
Q301=0 ;DESPLAZAR HASTA
ALTURA SEGURA
