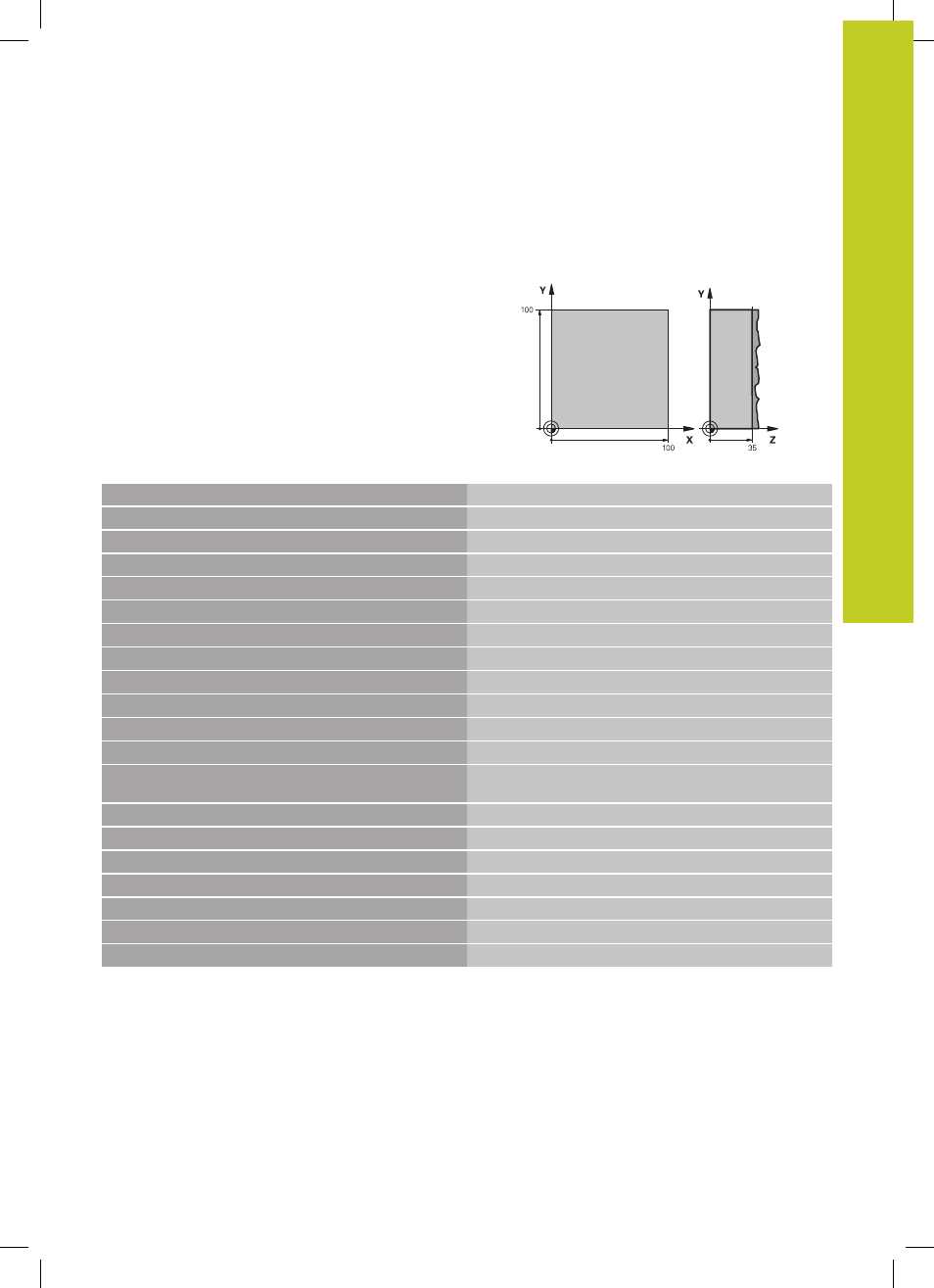

10.6 Ejemplos de programación
Ejemplo: Planeado
0 BEGIN PGM C230 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z+0
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+40
3 TOOL CALL 1 Z S3500
Llamada a una herramienta
4 L Z+250 R0 FMAX Retirar la herramienta
PLANEAR 5 CYCL DEF 230 Definición del ciclo Planeado
Q225=+0 ;PUNTO DE PARTIDA 1ER EJE
Q226=+0 ;PUNTO DE PARTIDA 2º EJE
Q227=+35 ;PUNTO DE PARTIDA 3. EJE
Q218=100 ;LONGITUD LADO 1
Q219=100 ;LONGITUD LADO 2
Q240=25 ;NÚMERO DE CORTES
Q206=250 ;AVANCE DE APROXIMACIÓN DE
PROFUNDIDAD
Q207=400 ;AVANCE AL FRESAR
Q209=150 ;AVANCE TRANSVERSAL
Q200=2 ;DIST. DE SEGURIDAD
6 L X+-25 Y+0 R0 FMAX M3
Posicionamiento previo cerca del punto de partida
7 CYCL CALL
Llamada al ciclo
8 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
9 END PGM C230 MM
