MEDIR RECTÁNGULO EXTERIOR (Ciclo 424; DIN/ISO: G424, Opción
de Software 17)
16.8
16
TNC 620 | Modo de Empleoprogramación de ciclos | 5/2014
409

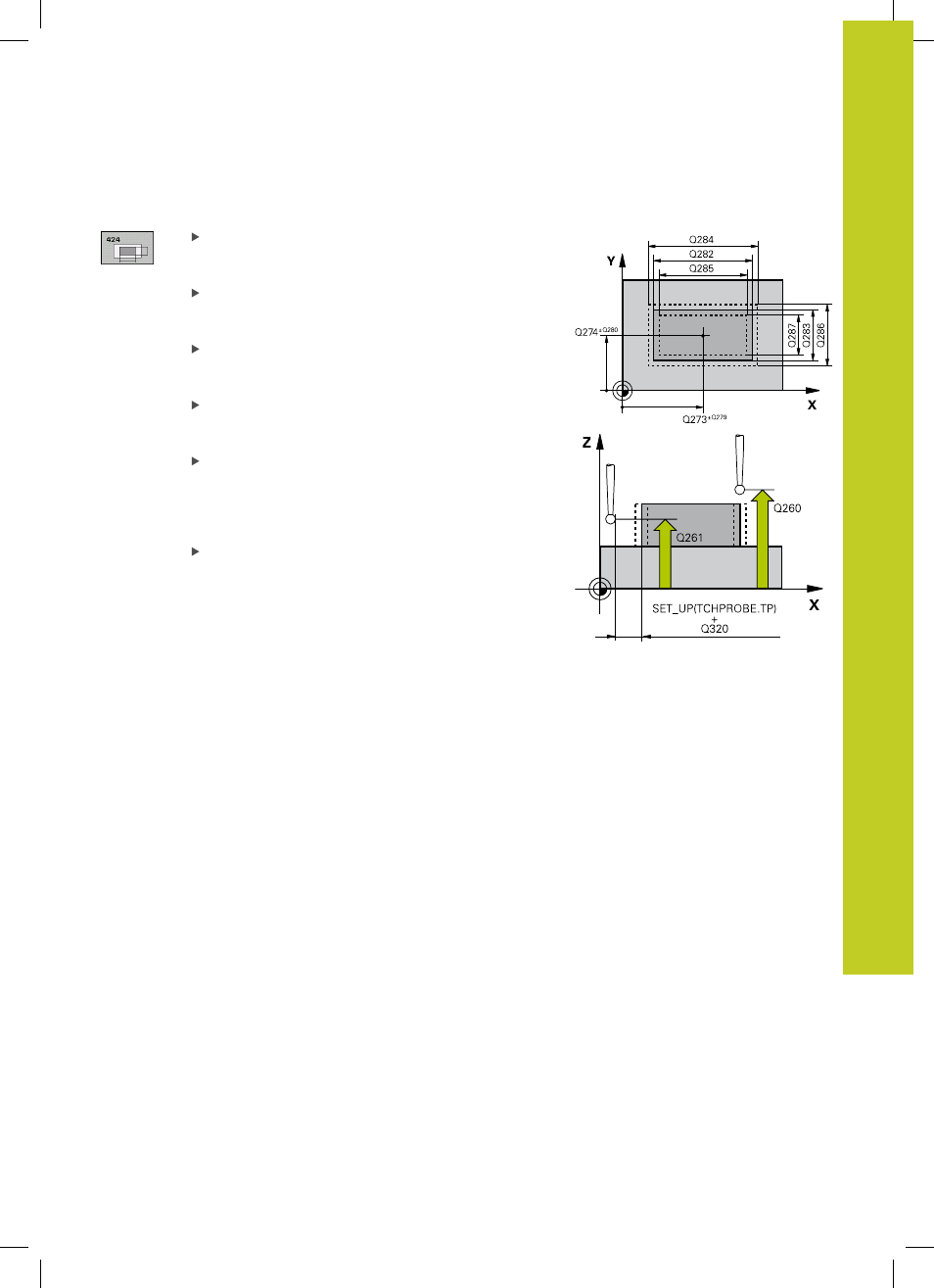

Parámetros de ciclo
centro 1er eje Q273 (valor absoluto): centro de
la isla en el eje principal del plano de mecanizado.
Campo de introducción -99999,9999 a 99999,9999
centro 2º eje Q274 (valor absoluto): centro de la isla
en el eje auxiliar del plano de mecanizado. Campo
de introducción -99999,9999 a 99999,9999
1: Longitud lateral Q282: longitud de la isla,
paralela al eje principal del plano de mecanizado.
Campo de introducción 0 a 99999,9999
2ª longitud lateral Q283: longitud de la isla, paralela
al eje transversal del plano de mecanizado. Campo
de introducción 0 a 99999,9999
Altura de la medición en el eje del palpador
Q261 (valor absoluto): coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo
de introducción -99999,9999 a 99999,9999
Distancia de seguridad Q320 (valor incremental):
Distancia adicional entre el punto de medición y la
bola del palpador. Q320 se suma a
SET_UP (tabla
del sistema de palpación). Campo de introducción 0
a 99999,9999
