14.9 Fijar un punt
o de r
e
fe
re
ncia con el sist
ema de palpación

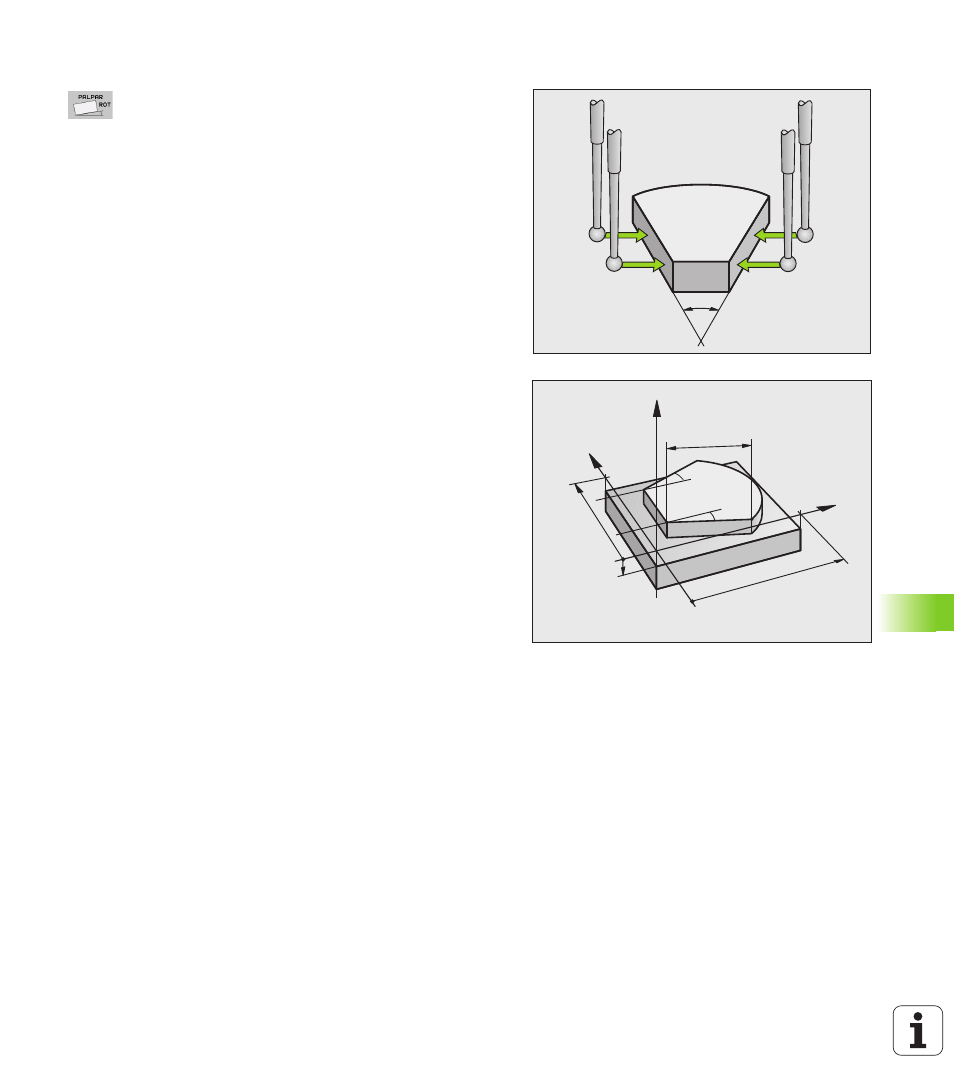

Determinar el ángulo entre el eje de referencia angular y una
arista de la pieza
 Seleccionar la función de palpación: pulsar la softkey
PALPAR ROT
 Angulo de giro: anotar el ángulo de giro visualizado, en
el caso de que se quiera volver a repetir después el
giro básico realizado anteriormente.
 Ejecutar el giro básico con el lado a compararVéase
“Compensar la inclinación de la pieza con el sistema
de palpación” en pág. 610
 Con la softkey PALPAR ROT visualizar como ángulo
de giro, el ángulo entre el eje de referencia angular y
la arista de la pieza.
 Eliminar ajuste básico o restablecer el ajuste básico
original
 Fijar el punto de referencia al valor anotado
Determinar el ángulo entre dos aristas de la pieza
 Seleccionar la función de palpación: pulsar la softkey PALPAR ROT
 Angulo de giro: anotar el ángulo de giro visualizado, en el caso de
que se quiera volver a reproducir posteriormente
 Realizar el giro básico para el primer lado Véase “Compensar la
inclinación de la pieza con el sistema de palpación” en pág. 610
 Asimismo se palpa el segundo lado igual que en un giro básico, ¡no
fijar el ángulo de giro a 0!
 Con la softkey PALPAR ROT visualizar el ángulo PA entre las aristas
de la pieza como ángulo de giro
 Eliminar el giro básico o volver a reproducir el giro básico original:
Fijar el ángulo de giro al valor anotado
