622 Funcionamiento manual y ajuste
14.9 Fijar un punt
o de r
e
fe
re
ncia con el sist
ema de palpación

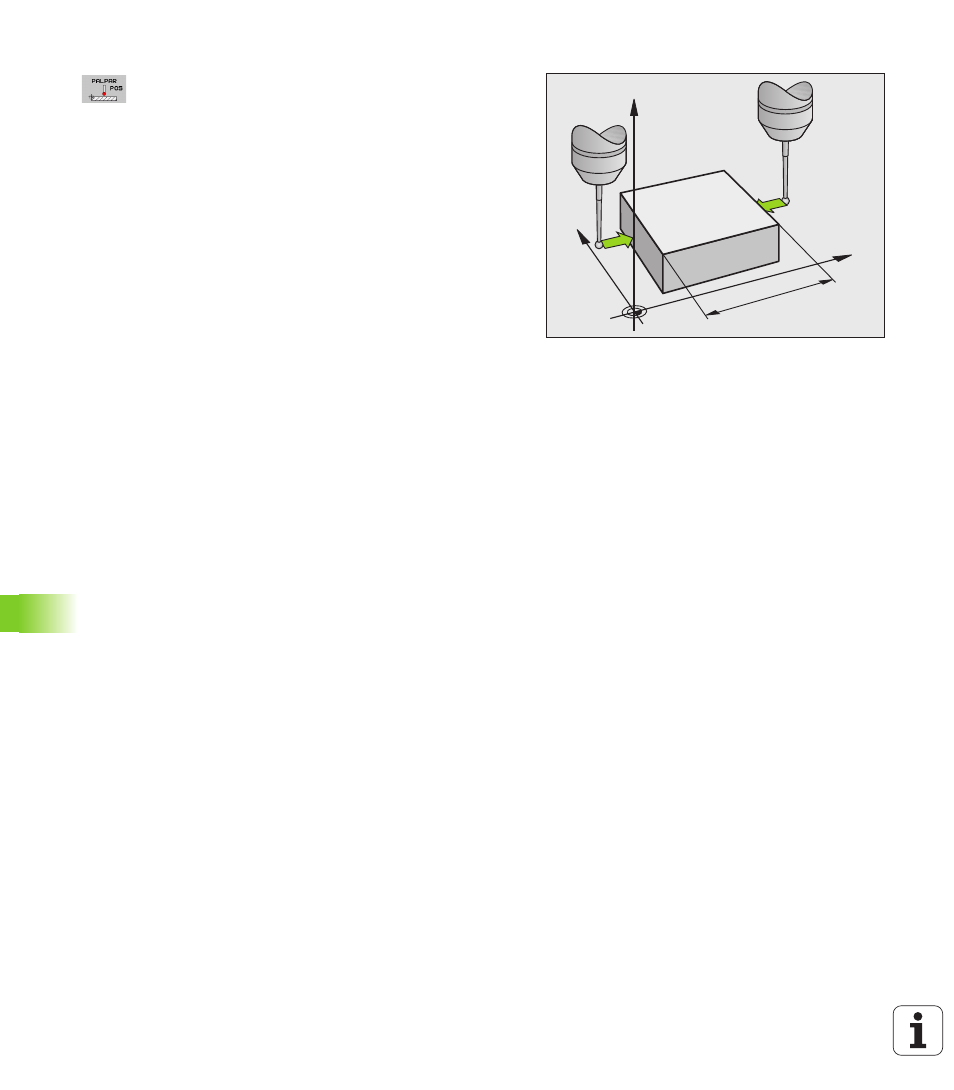

Determinar las dimensiones de la pieza
 Seleccionar la función de palpación: pulsar la softkey
PALPAR POS
 Posicionar el palpador cerca del primer punto de
palpación A
 Seleccionar la dirección de palpación mediante
softkey
 Palpar: Pulsar la tecla NC-Start
 Anotar como punto de referencia el valor visualizado
(sólo si se empleará posteriormente el punto de
referencia obtenido)
 Introducir el punto de referencia "0"
 Interrumpir el diálogo: pulsar la tecla END
 Seleccionar de nuevo la función de palpación: pulsar la
softkey PALPAR POS
 Posicionar el palpador cerca del segundo punto de
palpación B
 Seleccionar la dirección de palpación con las teclas
cursoras: El mismo eje pero en sentido opuesto al de
la primera palpación.
 Palpar: Pulsar la tecla NC-Start
En la visualización del punto de referencia se tiene la distancia entre
los dos puntos sobre el eje de coordenadas.
Fijar de nuevo la visualización de la posición al valor que se tenía antes
de la medición lineal
 Seleccionar la función de palpación: pulsar la softkey PALPAR POS
 Palpar de nuevo el primer punto de palpación
 Fijar el punto de referencia al valor anotado
 Interrumpir el diálogo: pulsar la tecla END
Medición de un ángulo
Con un sistema de palpación, se puede determinar un ángulo en el
plano de mecanizado. Se mide
 el ángulo entre el eje de referencia angular y una arista de la pieza o
 el ángulo entre dos aristas
El ángulo medido se visualiza hasta un valor máximo de 90°.
Y
X
Z
A
B
l
