HEIDENHAIN iTNC 530 263
6.6 Mo
vimient
o
s de tr
a
y
e
ct
or
ia - Pr
ogr
amación libr
e
de cont
or
nos FK

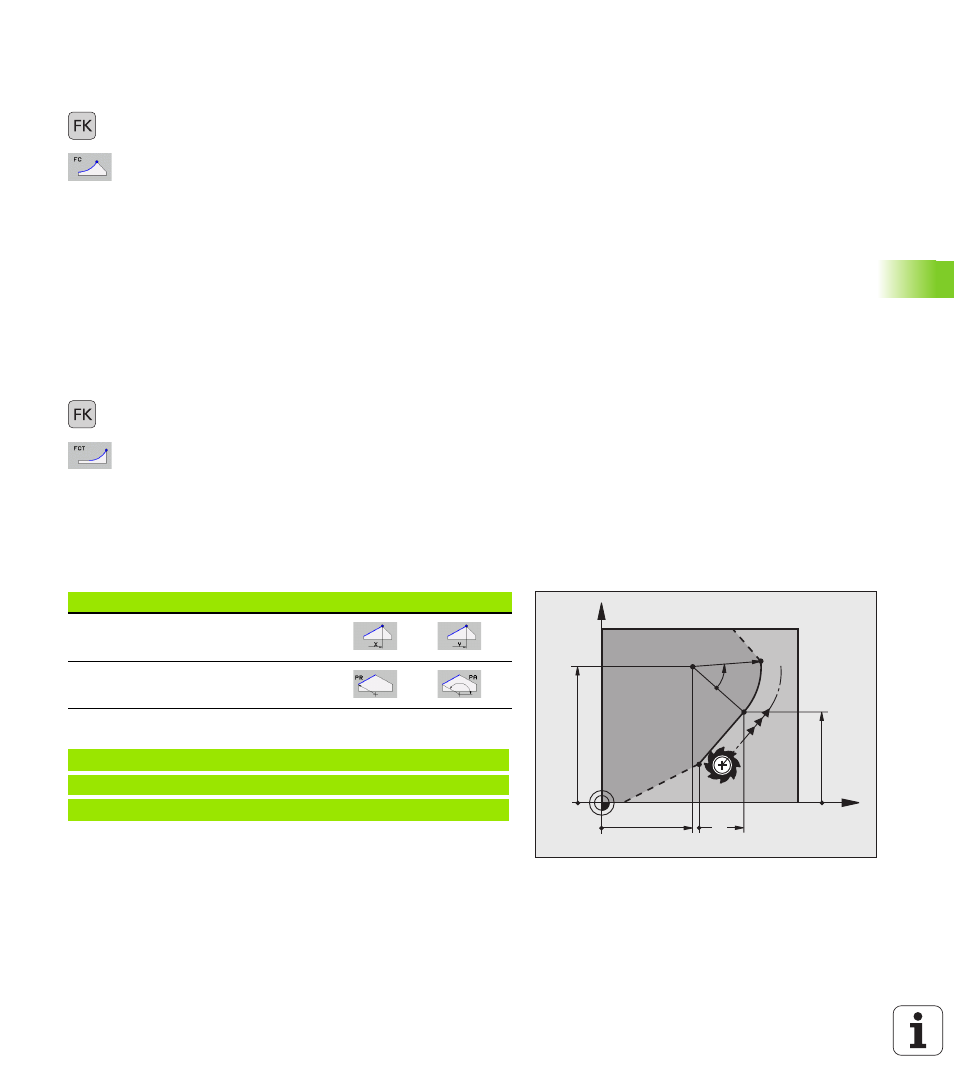

Programación libre de trayectorias circulares
Trayectoria circular no tangente
 Visualizar las Softkeys para la programación libre de
contornos: Pulsar tecla FK
 Abrir el diálogo para arcos de círculo flexibles: Pulsar
la sofktey FC; el TNC muestra sofkteys para
indicaciones directas sobre la trayectoria circular o
indicaciones sobre el punto central del círculo
 Mediante estas softkeys se programan todas las
indicaciones conocidas en la frase: en base a los
datos conocidos, el gráfico FK muestra el contorno
programado en color rojo. Si hay varias soluciones, el
gráfico se visualiza en color verde (Véase "Gráfico de
programación FK" en pág. 258)
Trayectoria circular con unión tangencial
Cuando la trayectoria circular se une tangencialmente a otra
trayectoria del contorno, se abre el diálogo con la softkey FCT:
 Visualizar las Softkeys para la programación libre de
contornos: Pulsar tecla FK
 Abrir el diálogo: pulsar la softkey FCT
 Mediante las Softkeys, se introducen en la frase todos
los datos conocidos
Posibles introducciones
Coordenadas del punto final
Ejemplo de frases NC
X
Y
20
30
10
20
R15
30°
Datos conocidos Softkeys
Coordenadas cartesianas X e Y
Coordenadas polares referidas a FPOL
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
