Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción
d
e sof
tw
a
re
)

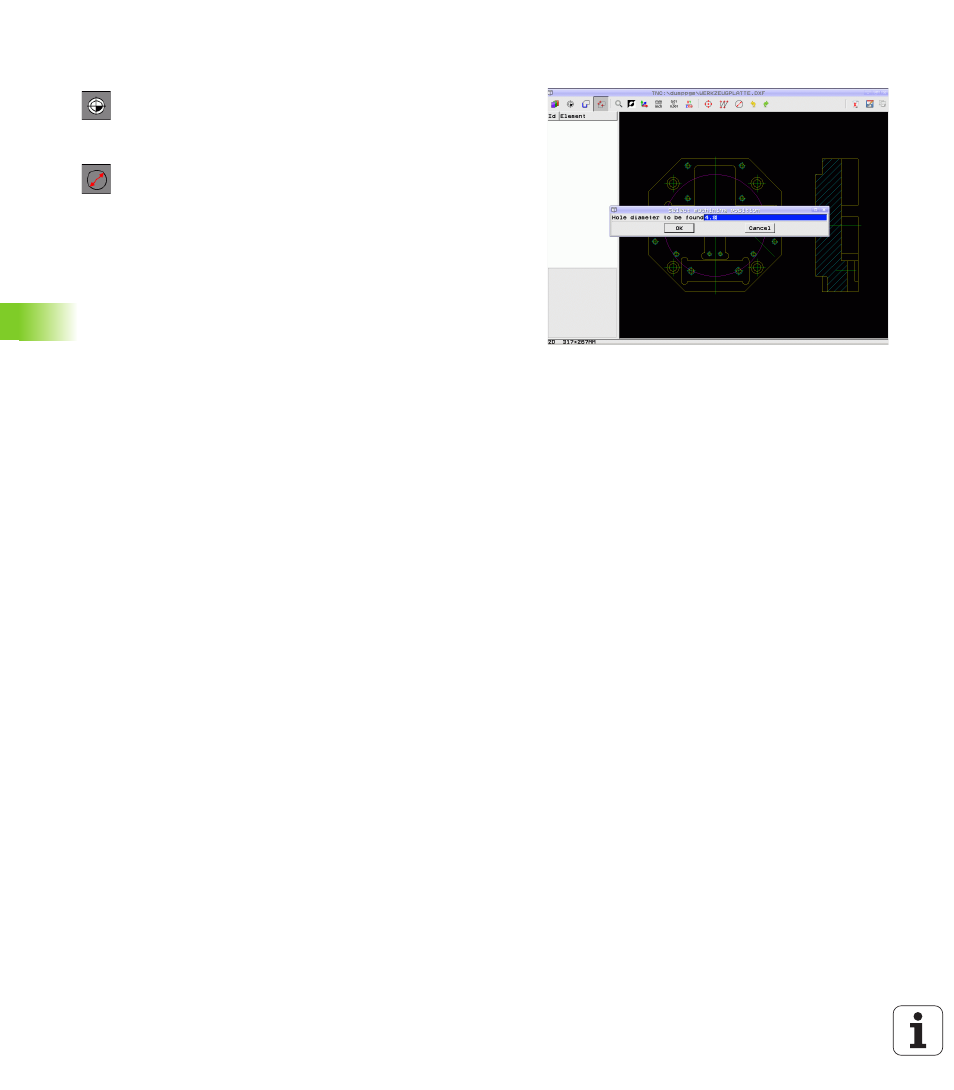

Selección rápida de posiciones de taladro mediante la
introducción de diámetro
Elegir el Modo de selección de posición de
mecanizado: el TNC omite la capa (layer) visualizada
en la ventana de la izquierda y la ventana de la
derecha se vuelve activa para la selección de posición
Abrir diálogo de diámetro: El TNC muestra una
ventana dónde se puede introducir el diámetro
deseado
Introducir el diámetro deseado y confirmar con la tecla
ENT: el TNC busca en el fichero DXF el diámetro
introducido y luego abrirá una ventana donde está
seleccionado aquel diámetro que más se parece al
diámetro introducido por Ud. Adicionalmente se
pueden filtrar los taladros posteriormente por
tamaños
Si es necesario, determinar ajustes de filtro Ver
“Ajustes de filtro” en pág. 292 y confirmar con el
botón Aplicar: el TNC recogerá las posiciones
seleccionadas en la ventana izquierda (visualización
de un punto).
En caso necesario, se pueden volver a deseleccionar
los elementos ya seleccionados creando un nuevo
campo de arrastre del ratón mientras pulsa a la vez la
tecla CTRL
