HEIDENHAIN iTNC 530 165

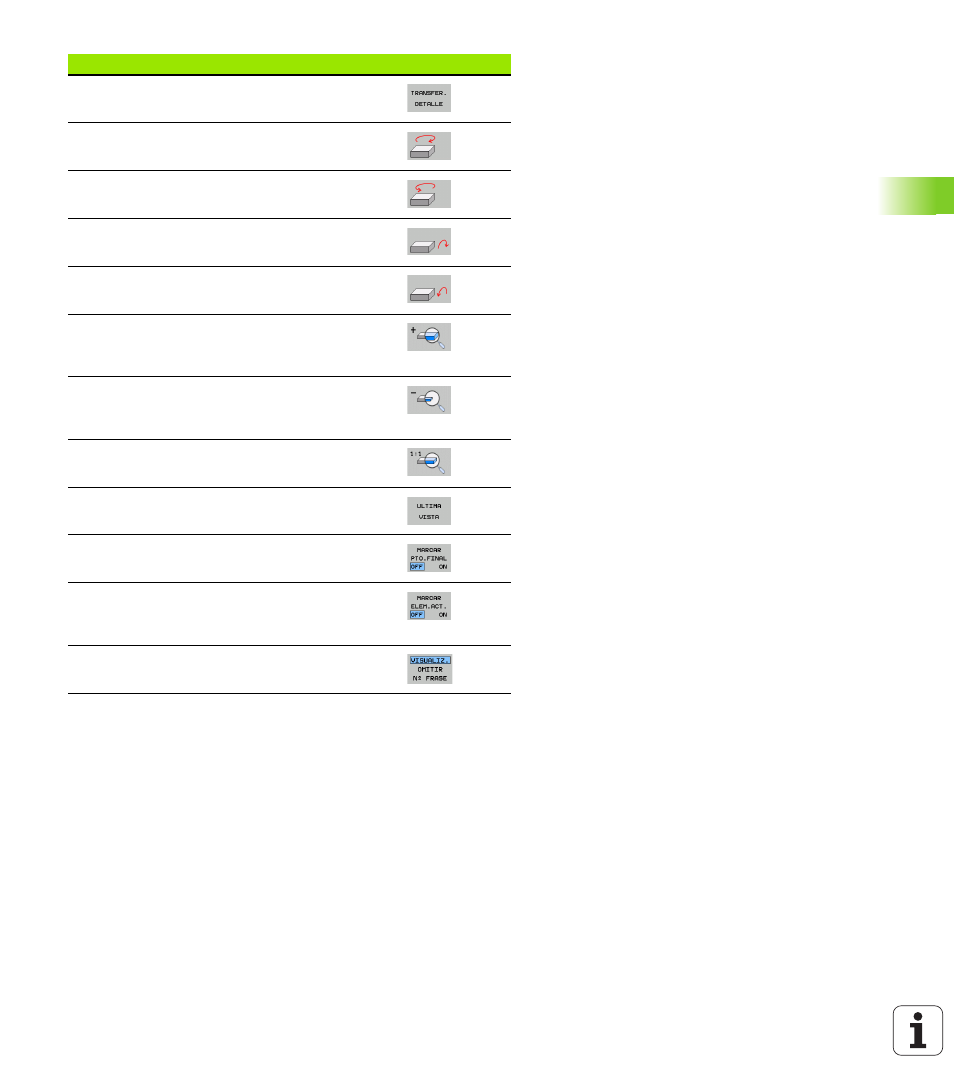

4.5 Gráfico de líneas 3D (función
F
CL2)
Aceptar la sección
Girar la pieza en el sentido de las agujas del reloj
Girar la pieza en el sentido contrario a las agujas
del reloj
Inclinar la pieza hacia atrás
Inclinar la pieza hacia delante
Aumentar la representación paso a paso. Si se
aumenta la representación, el TNC muestra a pie
de página de la ventana de gráfico la letra Z
Disminuir la representación paso a paso. Si se
disminuye la representación, el TNC muestra a
pie de página de la ventana de gráfico la letra Z
Visualizar la pieza en el tamaño original
Mostrar la pieza en la vista activada por última
vez
Visualizar/no visualizar los puntos finales
programados mediante un punto sobre la línea
Destacar/no destacar la frase seleccionada en la
ventana izquierda del gráfico de líneas 3D con un
color
Visualizar/no visualizar el número de frase
Función Softkey
