282 Programación: Utilización de datos de los ficheros DXF o contornos en lenguaje conversacional
7.
1 Pr
ocesar fic
h
er
os DXF (Opción
d
e sof
tw
a
re
)
Seleccionar y memorizar el contorno

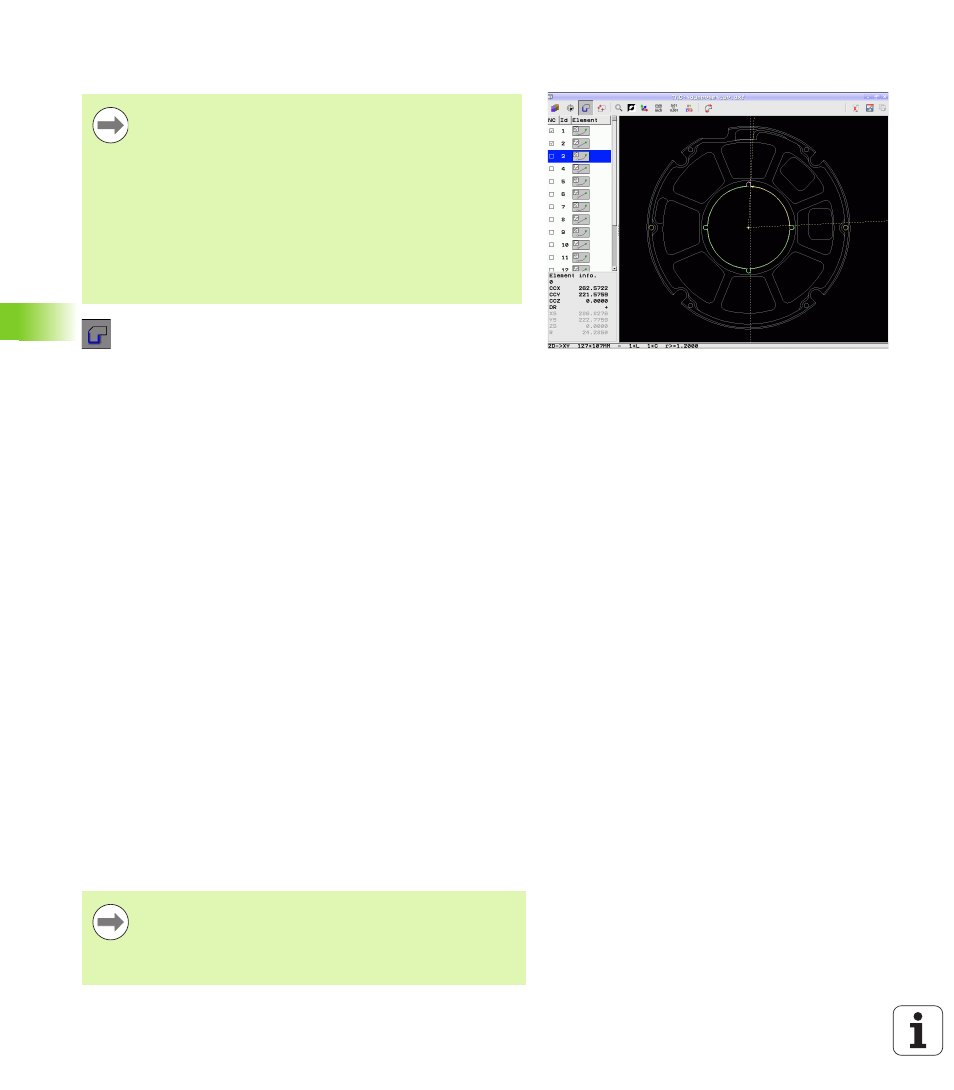

 Elegir el Modo de selección de contorno: el TNC omite
el layer visualizado en la ventana de la izquierda y la
ventana de la derecha se vuelve activa para la
selección de contorno
 A fin de seleccionar un elemento de contorno:
posicionar el puntero de ratón sobre el elemento de
contorno que debe seleccionarse: Con una flecha, el
TNC representa la dirección del recorrido actual que
puede modificarse cambiando la posición del ratón en
el elemento de contorno. Pulsar sobre el elemento de
contorno deseado con el botón izquierdo del ratón. El
TNC muestra el elemento de contorno en color azul.
Simultáneamente, el TNC visualiza el elemento
seleccionado con un símbolo (círculo o recta) en la
ventana de la izquierda. Cuando otros elementos de
contorno sean claramente seleccionables en la
dirección de la trayectoria elegida, entonces el TNC
muestra estos elementos en color verde. Pulsando
sobre el útlimo elemento en color verde, se aceptan
todos los elementos en el programa de contorno. El
TNC muestra en la ventana de la izquierda todos los
elementos de contorno seleccionados. El TNC
muestra los elementos aún marcados en color verde
sin marcas en la columna NC. El TNC no memorizará
estos elementos en el programa de contorno. Los
elementos marcados también se pueden incorporar
en el programa de contorno haciendo clic en la
ventana izquierda
 En caso necesario, se pueden volver a deseleccionar
los elementos ya seleccionados pulsando de nuevo
sobre el elemento en la ventana derecha mientras
pulsa a la vez la tecla CTRL Haciendo clic en el
símbolo de la cesta, se pueden deseleccionar todos
los elementos seleccionados
A fin de seleccionar un contorno, debe utilizar el ratón
táctil en el teclado TNC o un ratón acoplado a un aparato
USB.
Cuando no utilice el programa de contornos en el modo de
funcionamiento smarT.NC, entonces debe determinar el
sentido de la trayectoria, de manera que coincida con la
dirección de mecanizado.
Seleccionar el primer elemento de contorno de manera
que sea posible una aproximación sin peligro de colisión.
Si los elementos de contorno están muy cerca entre ellos,
utilizar la función de zoom.
Si se seleccionan polilineas, el TNC muestra en la ventana
izquierda un número de Id en dos niveles. El primer
número es el número del elemento de contorno siguiente,
el segundo número es el número de elemento del archivo
DXF de cada polilínea.
