7.9 Repr
esentación de la pieza en br
ut
o en el espacio de tr
abajo
Además también se puede activar la supervisión del espacio de trabajo
para el modo de funcionamiento Test del programa, para comprobar el
programa con el punto de referencia actual y los margenes de
desplazamientos activos (véase la última línea de la siguiente tabla).
Girar la representación completa
En la tercera carátula de Softkeys están a su disposición funciones con
las que podrá inclinar o girar la representación completa:

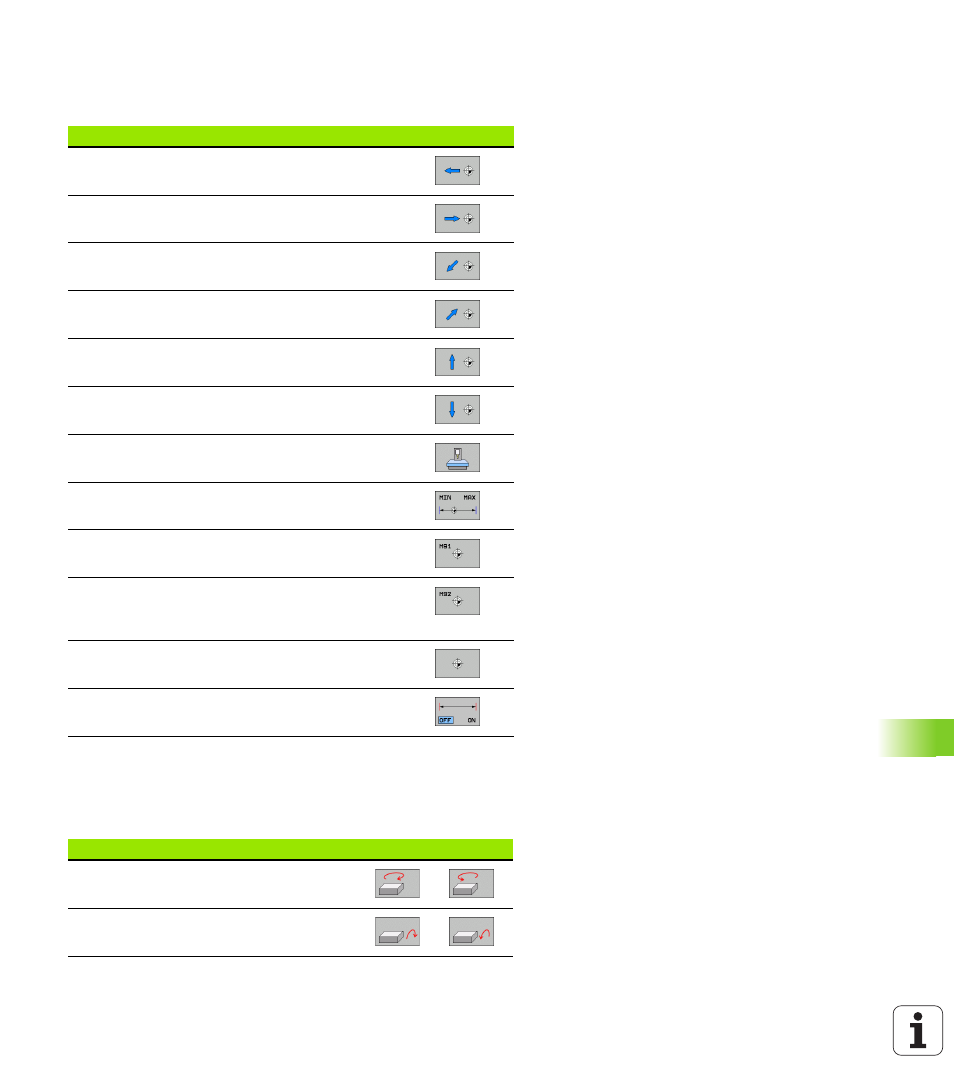

Función Softkey
Desplazar el bloque a la izq.
Desplazar el bloque a la dcha.
Desplazar el bloque hacia adelante
Desplazar el bloque hacia atrás
Desplazar el bloque hacia arriba
Desplazar el bloque hacia abajo
Visualizar la pieza en bruto referida al punto de
referencia fijado
Visualizar todo el margen de desplazamiento referido
al bloque de la pieza representado
Visualizar el cero pieza de la máquina en el espacio
Visualizar la posición en el espacio determinada por el
constructor de la máquina (p.ej. punto de cambio de
la herramienta)
Visualizar el cero pieza en el espacio
Conectar (ON), desconectar (OFF) la supervisión del
espacio de trabajo en el test del programa
Función Softkeys
Girar verticalmente la representación
Inclinar horizontalmente la representación
