HEIDENHAIN iTNC 530 177
5.2 D
a
to
s de la her
ramienta

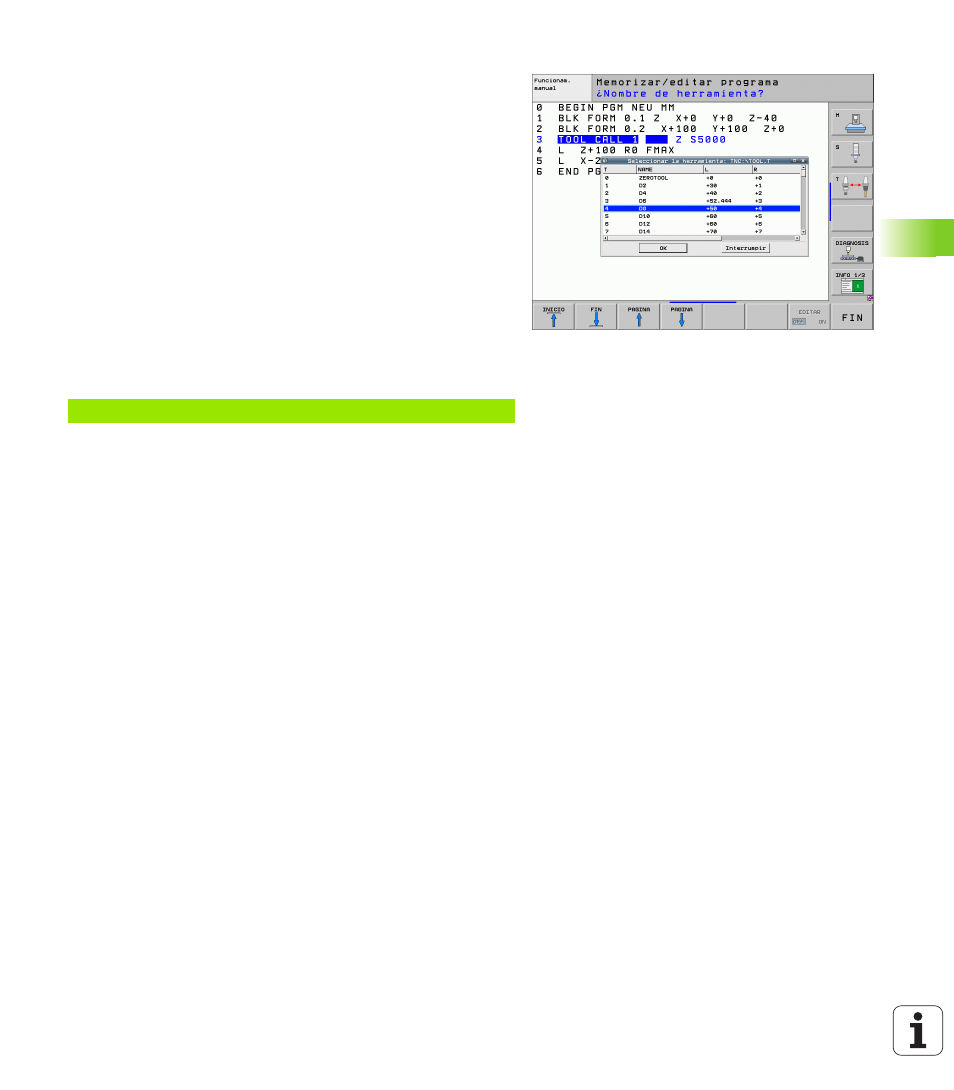

Editar los datos de herramienta en la ventana de selección
Dentro de la ventana para la selección de herramienta también podrá
editar los datos visualizados de la herramienta:
U Seleccionar mediante las teclas cursoras la fila y después la columna
del valor a editar: el rango de color azul claro representa el campo
editable
U Situar la softkey EDITAR en AJUSTE, introducir el valor deseado y
confirmar con la tecla ENT
U En caso necesario, seleccionar más columnas y realizar de nuevo el
procedimiento anteriormente descrito
U Utilizar la herramienta seleccionada en el programa mediante la tecla
ENT
Ejemplo: Llamada a la herramienta
Se llama a la herramienta número 5 en el eje Z con unas revoluciones
del cabezal de 2500 rpm y un avance de 350 mm/min. Las
sobremedidas para la longitud y el radio 2 de la herramienta son de
0,2 o bien 0,05 mm, el decremento para el radio de la herramienta es
1 mm.
La D delante de la L y la R representan el valor delta.
Preselección en tablas de herramientas
Cuando se utilizan tablas de herramientas se hace una preselección
con una frase TOOL DEF para la siguiente herramienta a utilizar. Para ello
se indica el número de herramienta o un parámetro Q o el nombre de
la herramienta entre comillas.
20 TOOL CALL 5.2 Z S2500 F350 DL+0,2 DR-1 DR2+0,05
