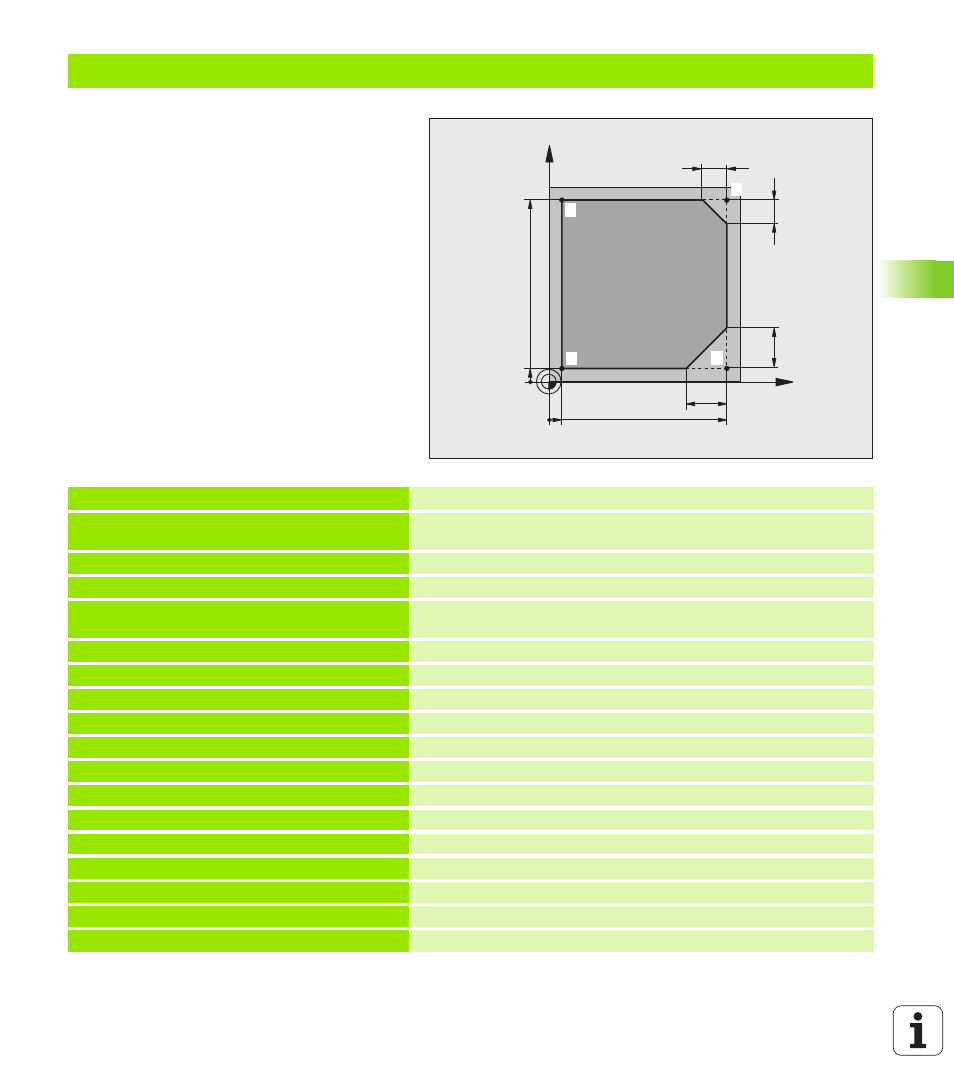

Ejemplo: Movimiento lineal y chaflán en cartesianas
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto para la simulación gráfica del
mecanizado
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Definición de la herramienta en el programa
4 TOOL CALL 1 Z S4000 Llamada a la herramienta con eje del cabezal y revoluciones del
cabezal
5 L Z+250 R0 FMAX Retirar la herramienta en el eje del cabezal en marcha rápida FMAX
6 L X-10 Y-10 R0 FMAX Posicionamiento previo de la herramienta
7 L Z-5 R0 F1000 M3 Llegada a la profundidad de fresado con avance F = 1000 mm/min
8 APPR LT X+5 Y+5 LEN10 RL F300 Llegada al punto 1 según una recta con conexión tangencial
9 L Y+95 Llegada al punto 2
10 L X+95 Punto 3: primera recta de la esquina 3
11 CHF 10 Programar el chaflán de longitud 10 mm
12 L Y+5 Punto 4: segunda recta de la esquina 3, 1ª recta para la esquina 4
13 CHF 20 Programar el chaflán de longitud 20 mm
14 L X+5 Llegada al último punto 1 del contorno, segunda recta de la esquina 4
15 DEP LT LEN10 F1000 Salida del contorno según una recta tangente
16 L Z+250 R0 FMAX M2 Retirar la herramienta, final del programa
17 END PGM LINEAR MM
