HEIDENHAIN iTNC 530 379
1
1
.2 Monit
o
ri
zación dinámica de
colisiones (opción de sof
tw
a
re
)

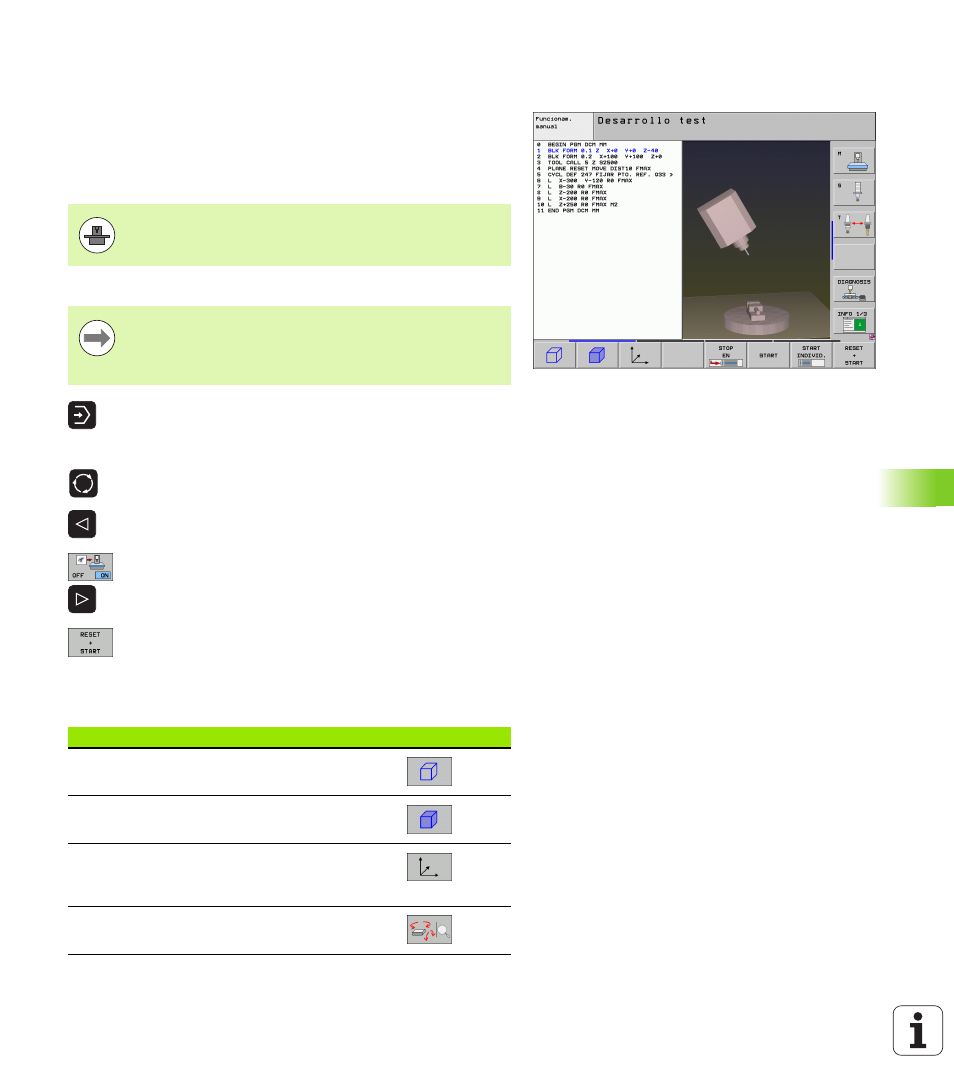

Supervisión de colisión en el modo Test del
programa
Aplicación
Con esta función se puede realizar el test de colisiones antes de la
ejecución del programa.
Condiciones
Realizar el test de colisiones
U Seleccionar el modo Test del programa
U Seleccionar el programa que se debe comprobar
respecto a colisiones
U Seleccionar la subdivisión de la pantalla PROGRAMA
+ CINEMÁTICA o CINEMÁTICA
U Conmutar la barra de softkeys dos veces
U Colocar el test de colisiones a ON
U Conmutar la barra de softkeys dos veces hacia atrás
U Iniciar el test del programa
Presionando el botón derecho del ratón se puede girar la vista total de
los cuerpos de colisión. También se puede elegir mediante softkey
entre distintos modos de vista:
Para poder realizar una simulación gráfica, el fabricante de
la máquina debe haber habilitado esta función.
El punto de referencia para el test de colisiones se define
en la función MOD Pieza en bruto en el espacio de trabajo
(véase "Representación de la pieza en bruto en el espacio
de trabajo" en pág. 616).
Función Softkey
Conmutar entre gráfico tipo líneas y vista de
volumen
Conmutar entre vista de volumen y vista
transparente
Conmutación de la visualización de los sistemas
de coordenadas que se generan a través de
transformaciones en la descripción cinemática
Funciones para girar, rotar y de zoom
