92
Definición
d
e
mecanizado
s

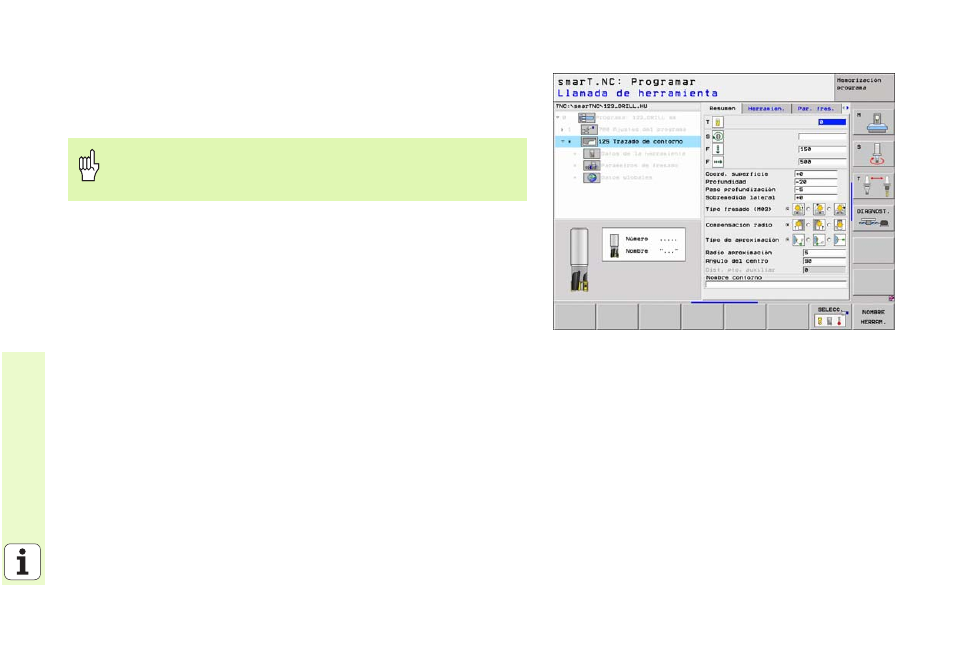

Unit 125 Trazado del contorno
Con el trazado del contorno se pueden mecanizar contornos abiertos y
cerrados, los cuales se han definido en un programa .HC o creado con el
conversor DXF.
Parámetros en el formulario resumido:
8 T : número o nombre de herramienta (conmutable mediante softkey)
8 S : nº de revoluciones de cabezal [r.p.m.] o velocidad de corte [m/min]
8 F : avance al profundizar [mm/min], FU [mm/V] o FZ [mm/diente]
8 F : avance de fresado [mm/min], FU [mm/V] o FZ [mm/diente]
8 Superficie : las coordenadas de la superficie de la pieza, a las cuales se
refieren las profundidades introducidas
8 Profundidad : profundidad de fresado
8 Profundidad de paso : medida, según la cual la hta. penetra cada vez
en la pieza
8 Sobremedida lateral : sobremedida de acabado
8 Tipo de fresado : fresado sincronizado, fresado a contra marcha o
mecanizado pendular
8 Corrección de radio : mecanizar el contorno con corrección por la
izquierda, por la derecha o sin corrección
8 Tipo de aproximación : aproximación tangencial según un arco de
círculo, una recta o perpendicular al contorno
8 Radio de aproximación (sólo es válido si se selecciona la aproximación
tangencial sobre un arco de círculo): radio del círculo de entrada
¡Seleccionar el punto de inicio y final del contorno de manera
que exista suficiente espacio para los movimientos de
aproximación y alejamiento!
