123
D
e
finición de posiciones
de
m
e
canizado

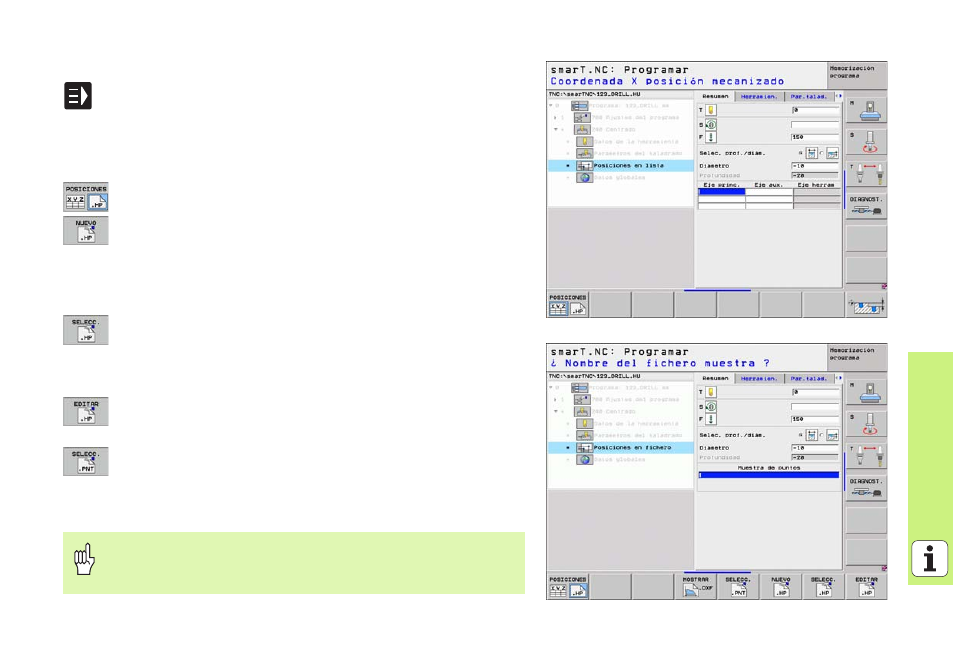

Inicio del generador de modelos desde un formulario
8 Seleccionar el modo de funcionamiento smarT.NC
8 Seleccionar cualquier paso de mecanizado, desde el cual es
posible definir posiciones de mecanizado
8 Seleccionar el campo del formulario donde se introducen las
posiciones del mecanizado (véase figura de arriba a la
derecha)
8 Conmutar con la softkey posiciones al formato de
posiciones de un modelo de puntos (PNT)
8 Para generar un nuevo fichero: Introducir el nombre del
fichero (sin tipo de fichero), confirmar con la softkey NUEVO
.HP
8 Confirmar la unidad métrica del nuevo ficheros de puntos en
la ventana de transición con la tecla MM o PULGADAS:
smarT.NC se encuentra ahora en el generador de modelos
8 Para seleccionar un fichero HP existente: Pulsar la
softkey SELECCIONAR .HP: smarT.NC muestra una
ventana de transición con los ficheros de puntos existentes.
Seleccionar uno de los ficheros visualizados y aceptar con la
tecla ENT o la casilla OK en el formulario.
8 Para editar un fichero HP ya seleccionado: Pulsar la
softkey EDITAR .HP: smarT.NC inicia directamente
entonces el generador de modelos
8 Para seleccionar un fichero PNT existente: Pulsar la
softkey SELECCIONAR .PNT: smarT.NC muestra una
ventana de transición con los ficheros de puntos existentes.
Seleccionar uno de los ficheros visualizados y aceptar con la
tecla ENT o la casilla OK en el formulario.
¡Cuando quiera editar un fichero .PNT, entonces smarT.NC
convierte este fichero en un fichero .HP! Responder a la
pregunta con OK.
