Definición
d
e
co
nt
orn
o
s

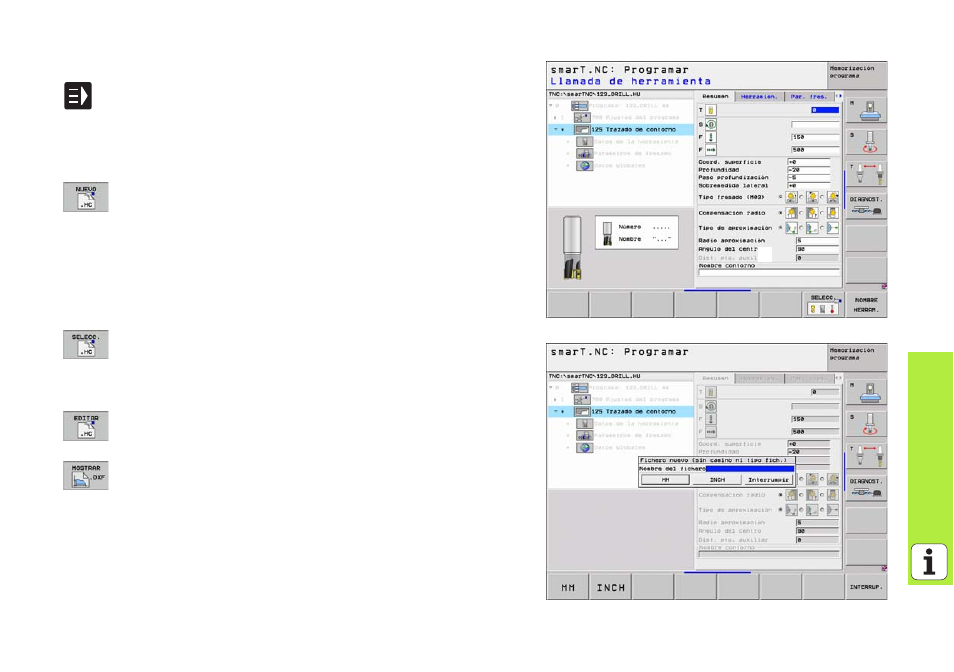

Inicio de la programación de contorno desde un formulario
8 Seleccionar el modo de funcionamiento smarT.NC
8 Seleccionar cualquier paso de mecanizado requerido para el
programa de contorno (UNIT 122, UNIT 125)
8 Seleccionar el campo de introducción en el que hay que
definir el nombre del programa de contorno (
1 , véase la
figura)
8 Para generar un nuevo fichero: introducir el nombre del
fichero (sin tipo de fichero), confirmar con la softkey NUEVO
8 Confirmar la unidad métrica del nuevo programa de
contorno en la ventana de transición con la tecla MM o
PULGADAS: smarT.NC abre un programa de contorno en la
unidad métrica seleccionada, a continuación se encuentra
en la programación de contornos y acepta automáticamente
la definición de la pieza sin mecanizar fijada en el programa
Unit (definición de la superficie de caracteres)
8 Para seleccionar un fichero HC existente: pulsar la
softkey SELECCIONAR HC: smarT.NC muestra una ventana
de transición con los programas de contorno existentes.
Seleccionar uno de los programas de contornos visualizados
y aceptar con la tecla ENT o la casilla OK en el formulario
8 Para editar un fichero HC ya seleccionado: pulsar la
softkey EDITAR: smarT.NC inicia directamente entonces la
programación de contornos
8 Para generar un fichero HC con el conversor DXF: pulsar
la softkey VISUALIZAR DXF: smarT.NC muestra una
ventana de transición con los programas DXF existentes.
Seleccionar uno de los ficheros DXF visualizados y aceptar
con la tecla ENT o la casilla OK: el TNC inicia el conversor
DXF, con el que puede seleccionar el contorno deseado y
memorizar los nombres de contorno directamente en el
formulario (véase “Procesar ficheros DXF (Opción de
software)” en pág. 147.)
1 1
