131
D
e
finición de posiciones
de
m
e
canizado

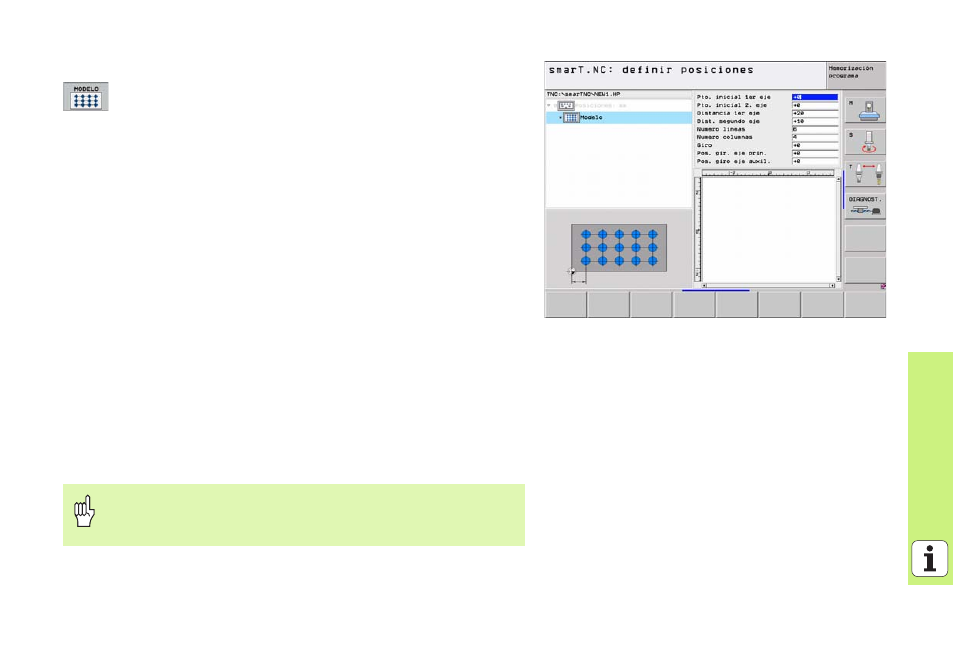

Modelo de rectas, girada o deformada
8 Punto inicial del 1er. eje : coordenada del punto inicial
del modelo 1 en el eje principal del plano de mecanizado
8 Punto inicial del 2º eje : coordenada del punto inicial del
modelo 2 en el eje auxiliar del plano de mecanizado
8 Distancia al 1er. eje : distancia entre las posiciones de
mecanizado en el eje principal del plano de mecanizado.
Valor a introducir positivo o negativo
8 Distancia al 2º eje : distancia entre las posiciones de
mecanizado en el eje auxiliar del plano de mecanizado. Valor
a introducir positivo o negativo
8 Número de filas : número total de filas del modelo
8 Número de columnas : número total de columnas del modelo
8 Giro : ángulo de giro alrededor del cual se gira el modelo
sobre el punto inicial introducido. Eje de referencia: eje
principal del plano de mecanizado activo (por ej. X con eje de
herramienta en Z). Valor a introducir positivo o negativo
8 Posición de giro del eje principal : ángulo de giro
alrededor del cual se deforma, a continuación, el eje
principal del plano de mecanizado referido al punto inicial
introducido. Valor a introducir positivo o negativo.
8 Posición de giro del eje auxiliar : ángulo de giro
alrededor del cual se deforma, a continuación, el eje auxiliar
del plano de mecanizado referido al punto inicial introducido.
Valor a introducir positivo o negativo.
Los parámetros Posición de giro del eje principal y
Posición de giro del eje auxiliar
actúan adicionalmente
sobre un giro de la figura total realizado anteriormente.
