Procesar ficheros DXF
(Opción de software)
Aplicación

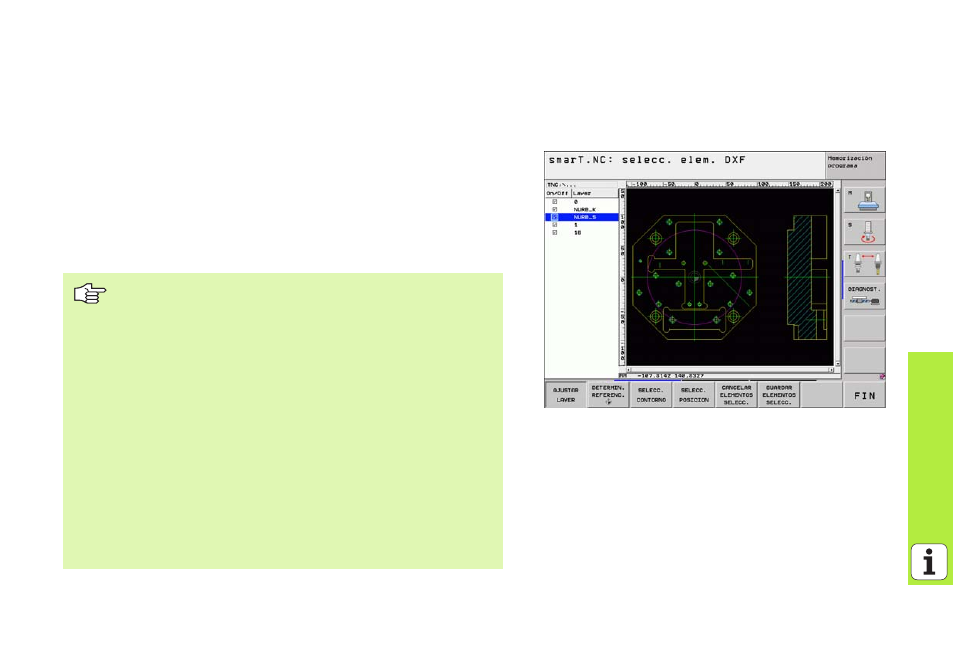

Desde un sistema de CAD se pueden enviar ficheros DXF directamente
al TNC, a fin de extraer contornos o posiciones de mecanizado y luego
memorizarlos como programas de diálogo en lenguaje HEIDENHAIN o
bien como ficheros de puntos. Los programas en lenguaje HEIDENHAIN
obtenidos en la selección del contorno también pueden ser ejecutados
con controles numéricos antiguos TNC, ya que los programas de
contorno sólo contienen frases L y CC/CP.
El fichero DXF a utilizar debe guardarse en el directorio
SMARTNC del disco duro del TNC.
Antes de realizar la lectura, comprobar en el TNC que el
nombre del fichero DXF no contenga espacios en blanco
o bien caracteres especiales no permitidos.
El fichero DXF a abrir debe contener, como mínimo, un
layer (plano).
El TNC da soporte al formato R12 DXF más expandido
(corresponde a AC1009).
Como contorno seleccionable se tienen los siguientes
elementos DXF:
„
LÍNEA (recta)
„ CÍRCULO (círculo completo)
„ ARCO (círculo parcial)
