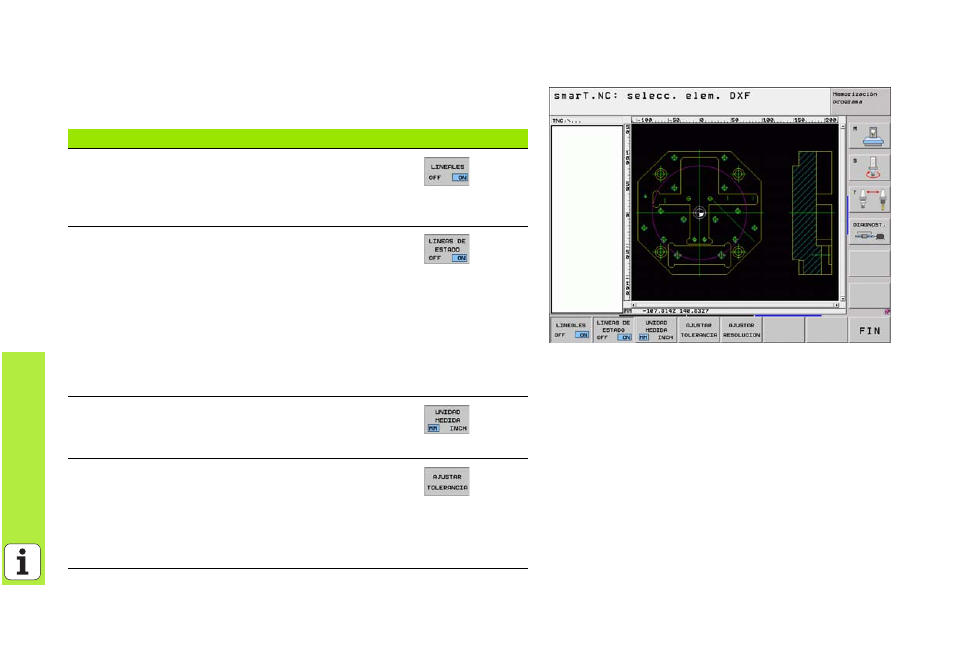

Ajuste básico
En la tercera carátula de softkeys están disponibles diferentes
posibilidades de ajuste:
Ajuste Softkey
Visualizar/no visualizar reglas: el TNC visualiza las
reglas en el margen izquierdo y superior del dibujo.
Los valores visualizados en la regla se refieren al
punto cero del dibujo.
Visualizar/no visualizar barra de estado: el TNC
visualiza la barra de estado en el margen inferior del
dibujo. En la barra de estado están disponibles las
siguientes informaciones:
„ Unidad métrica activa (MM o PULGADAS)
„
Coordenadas X y Y de la posición actual del ratón
„ El TNC visualiza en el modo SELECCIONAR
CONTORNO, si el contorno seleccionado está
abierto (open contour) o cerrado (closed contour)
Unidad métrica MM/PULGADAS: ajustar la unidad
métrica del fichero DXF. El TNC también emite en
esta unidad métrica el programa de contorno
Ajustar tolerancia. La tolerancia determina, cuánta
separación debe haber entre elementos de
contorno contiguos. Gracias a la tolerancia puede
compensar las imprecisiones cometidas al generar
el dibujo. El ajuste básico depende de la extensión
de todo el fichero DXF
