HEIDENHAIN iTNC 530 (340 49x-03) smarT.NC Pilot - Manual (Página 133)

133
D
e
finición de posiciones
de
m
e
canizado

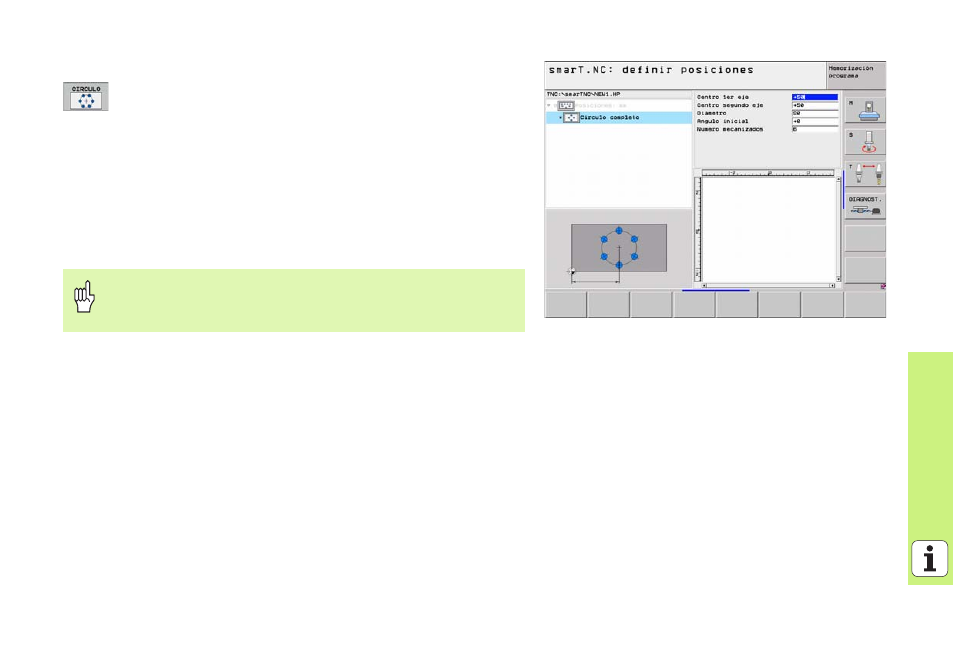

Círculo completo
8 Centro del 1er. eje : coordenada 1 del punto central del
círculo en el eje principal del plano de mecanizado
8 Centro del 2º eje : coordenada 2 del punto central del
círculo en el eje auxiliar del plano de mecanizado
8 Diámetro : diámetro del círculo
8 Ángulo inicial : ángulo polar de la primera posición de
mecanizado. Eje de referencia: eje principal del plano de
mecanizado activo (por ej. X con eje de herramienta en Z).
Valor a introducir positivo o negativo
8 Número de mecanizados : número total de posiciones de
mecanizado sobre el círculo
smarT.NC calcula el paso angular entre dos posiciones de
mecanizado siempre respecto a 360º dividido por el número
de mecanizados.
