3.11 Ejemplos de programación

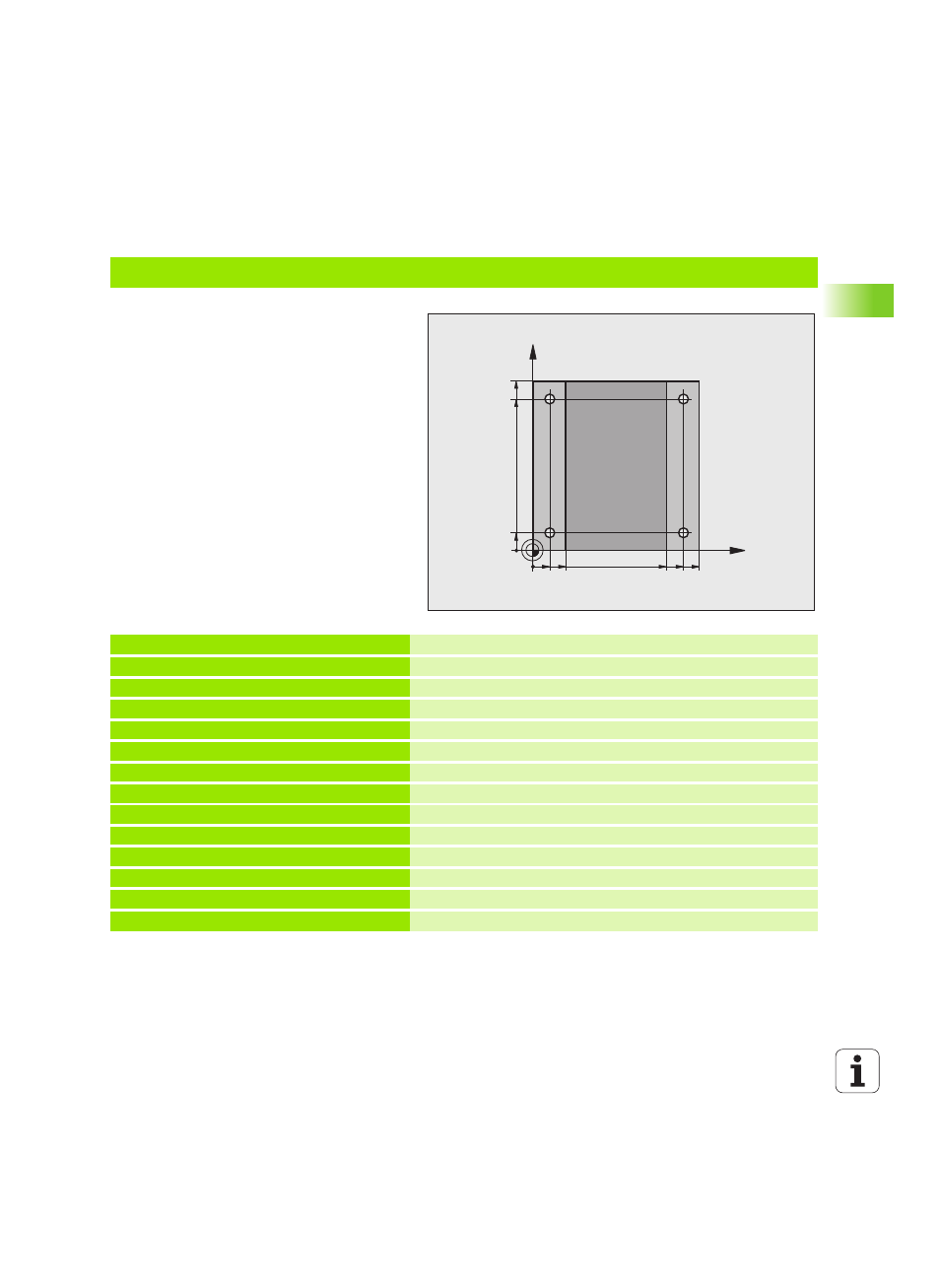

Ejemplo: Ciclos de taladrado
0 BEGIN PGM C200 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4500 Llamada de herramienta (radio de herramienta 3)
4 L Z+250 R0 FMAX Retirar la herramienta
5 CYCL DEF 200 TALADRO Definición del ciclo
Q200=2 ;DISTANCIA DE SEGURIDAD
Q201=-15 ;PROFUNDIDAD
Q206=250 ;PROFUNDIDAD DE PASO F
Q202=5 ;PROFUNDIDAD DE PASO
Q210=0 ;TPO. ESPERA ENCIMA
Q203=-10 ;COORDENADAS SUPERFICIE
Q204=20 ;2ª DISTANCIA DE SEGUR.
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
X
Y
20
10
100
100
10
90
90 80
