HEIDENHAIN TNC 320 317
15.3 PUNT
O DE REFERENCIA CENTR
O
ISLA (ciclo 409, DIN/ISO: G409)
15.3 PUNTO DE REFERENCIA
CENTRO ISLA (ciclo 409,
DIN/ISO: G409)
Desarrollo del ciclo

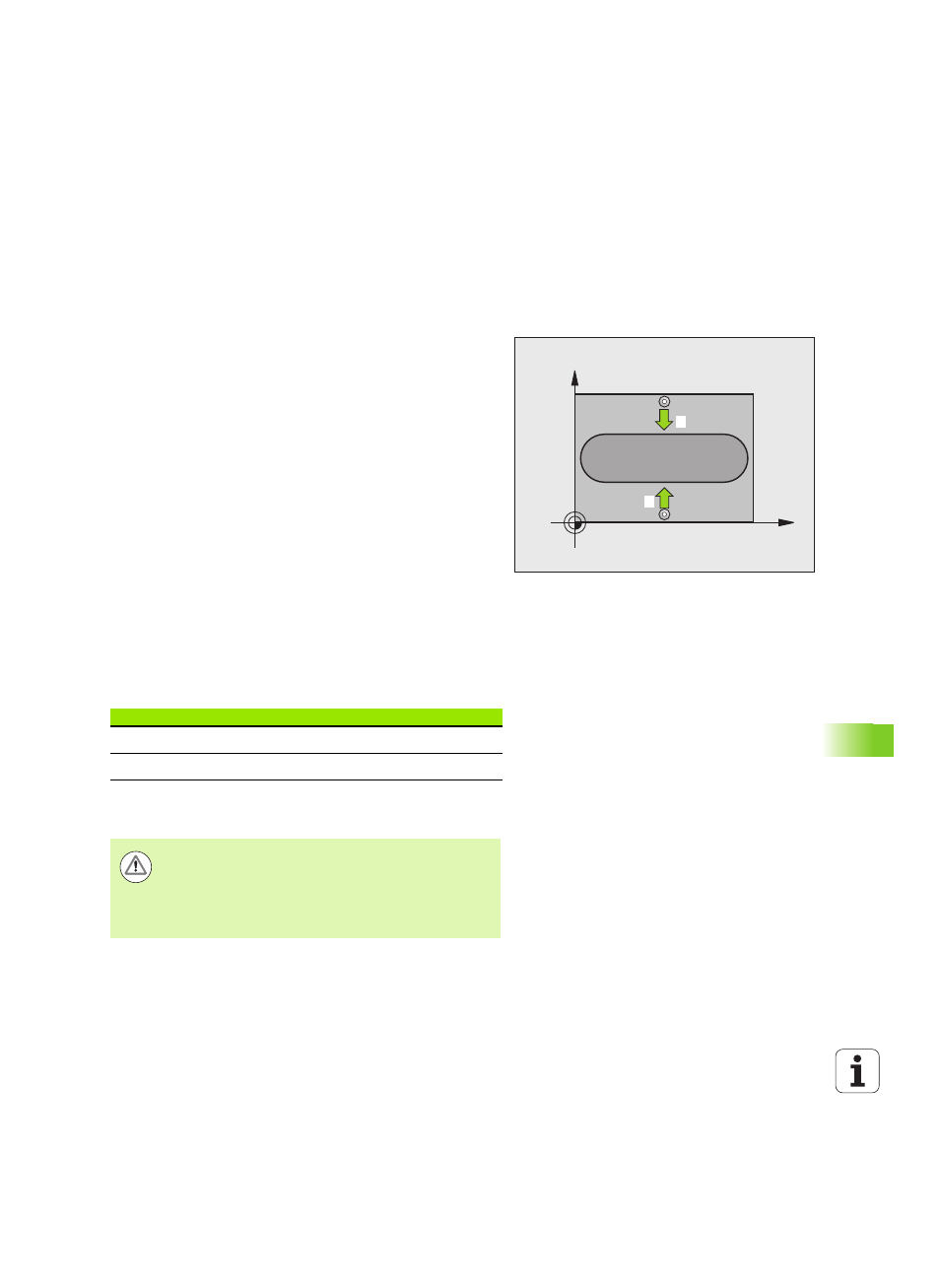

El ciclo de palpación 409 determina el punto central de una isla y fija
este punto central como punto de referencia. Si se desea, el TNC
también puede escribir el punto central en una tabla de puntos cero o
en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de columna
FMAX) y según la lógica de posicionamiento Ver “Ejecutar ciclos
de palpación” en pág. 283 hacia el punto de palpación
1 . El TNC
calcula los puntos de palpación según las indicaciones en el ciclo y
la distancia de seguridad indicada en la columna SET_UP de la
tabla del sistema de palpación
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (columna F)
3 Después el palpador se desplaza a una altura de seguridad al
siguiente punto de palpación
2 y ejecuta el segundo proceso de
palpación
4 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 Ver “Guardar punto de
referencia calculado” en pág. 312 y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
5 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
¡Tener en cuenta durante la programación!
X
Y
1
2
Nº de parámetro Significado
Q166 Valor real de la anchura de la isla medida
Q157 Valor real posición eje central
¡Atención: Peligro de colisión!
Para evitar una colisión entre el palpador y la pieza, deberá
indicarse la anchura de la isla mayor a lo estimado.
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
