3.7 REBAJE INVER
SO (ciclos 204, DIN/ISO: G204)
3.7 REBAJE INVERSO (ciclos 204,
DIN/ISO: G204)

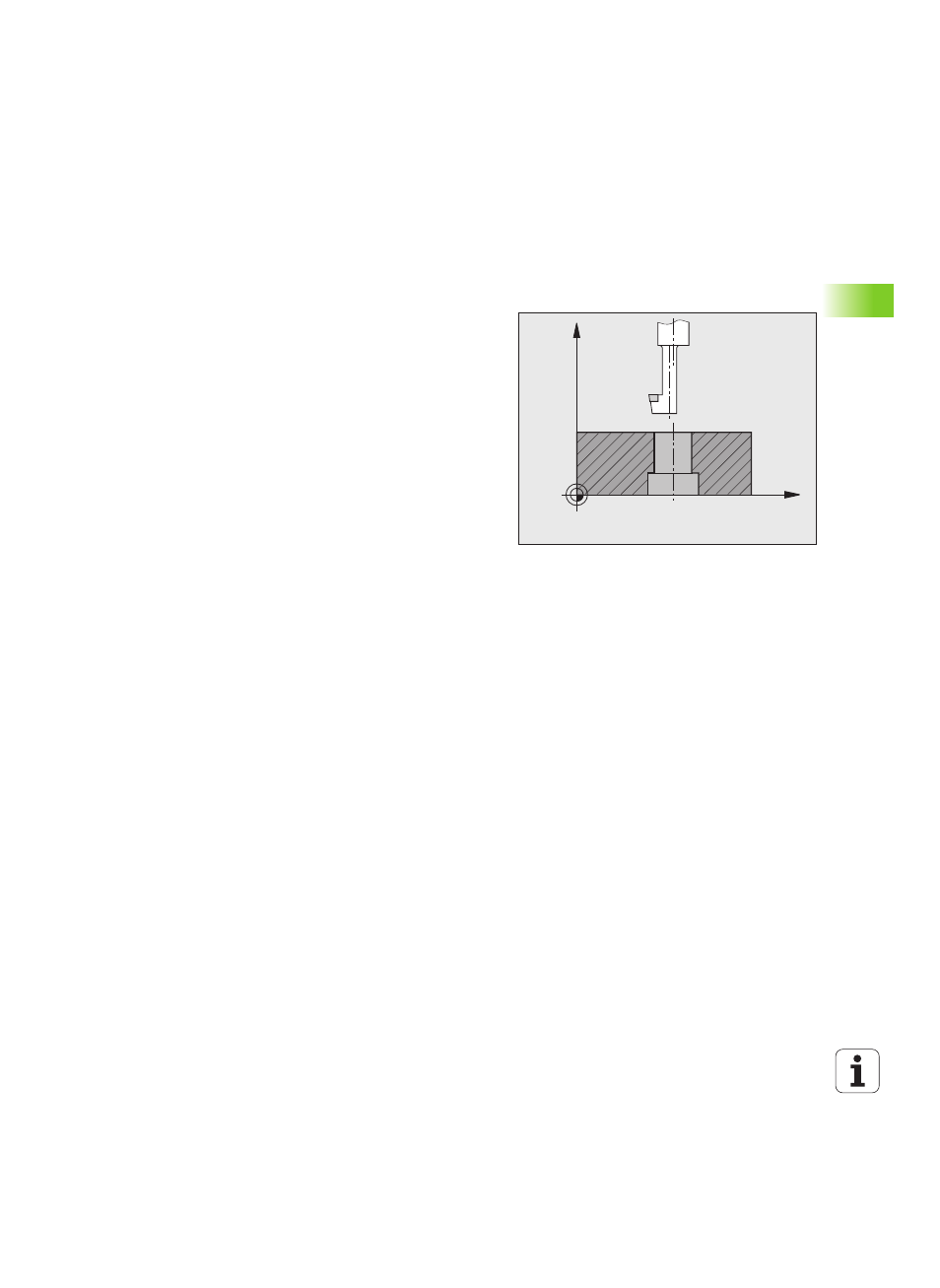

Desarrollo del ciclo
Con este ciclo se realizan profundizaciones que se encuentran en la
parte inferior de la pieza.
1 El TNC posiciona la herramienta en el eje de la misma en marcha
rápida FMAX a la distancia de seguridad sobre la superficie de la
pieza
2 El TNC realiza una orientación del cabezal sobre la posición 0° y
desplaza la hta. según la cota de excentricidad
3 A continuación la hta. profundiza con el avance de posicionamiento
previo a través del taladro ya realizado anteriormente, hasta que la
cuchilla se encuentra a la distancia de seguridad por debajo de la
pieza
4 Ahora el TNC centra la hta. de nuevo al centro del taladro, conecta
el cabezal y si es preciso el refrigerante y se desplaza con el avance
de rebaje a la profundidad de rebaje programada
5 Si se ha programado un tiempo de espera, la hta. espera en la base
de la profundización y se retira de nuevo del taladro, ejecuta una
orientación del cabezal y se desplaza de nuevo según la cota de
excentricidad
6 A continuación, el TNC retira la hta. con el avance de
posicionamiento previo a la distancia de seguridad, y desde allí, si
se ha programado, con FMAX a la 2ª distancia de seguridad.
X
Z
