244 Ciclos: Conversiones de coordenadas
1
1
.3 Desplazamient
o
del PUNT
O CER
O
con tablas de cer
o
piezas (ciclo
7,
DIN/ISO:
G53)

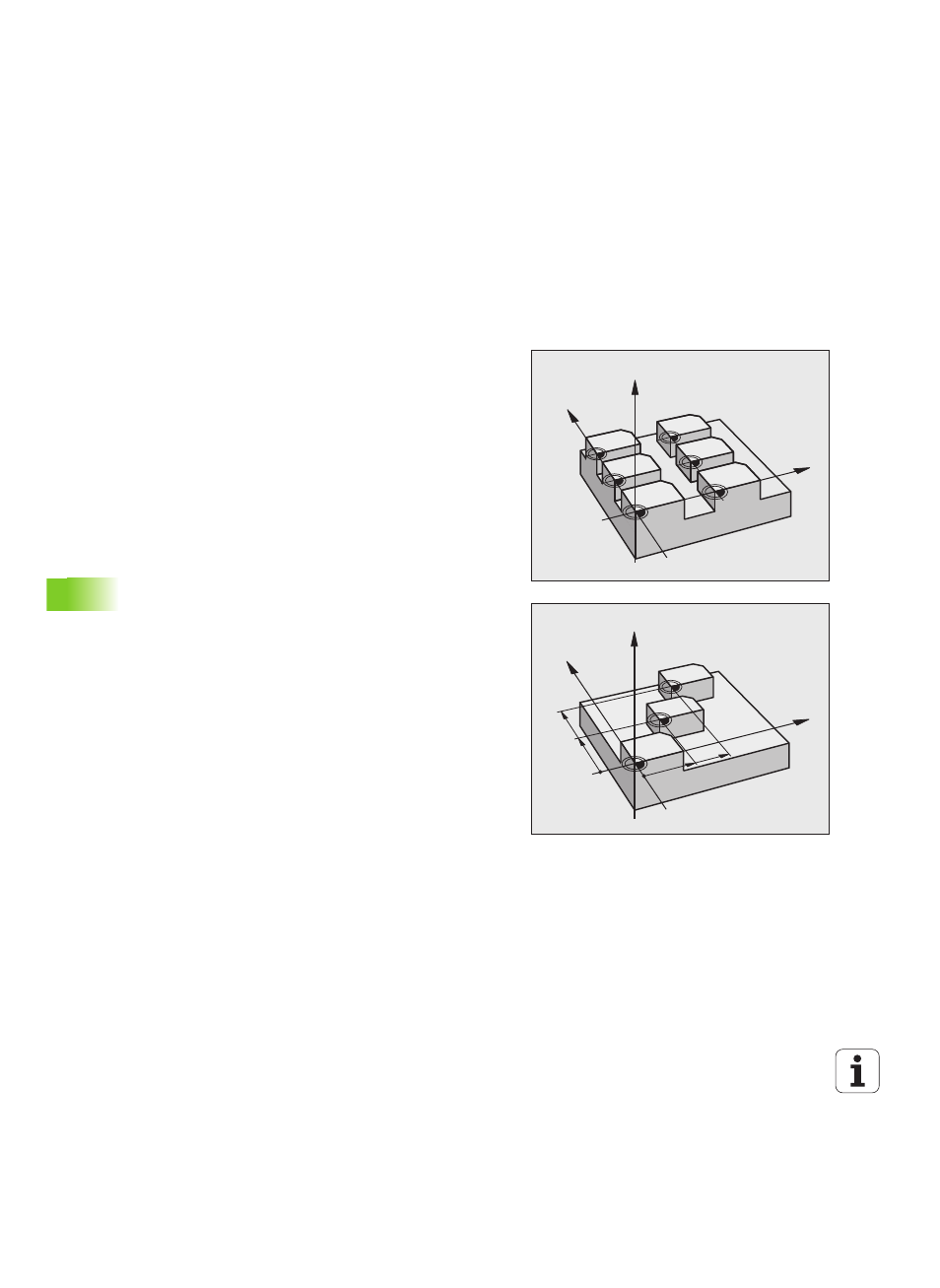

11.3 Desplazamiento del PUNTO
CERO con tablas de cero
piezas (ciclo 7, DIN/ISO: G53)
Funcionamiento
Las tablas de puntos cero se utilizan p.ej. en
„ pasos de mecanizado que se repiten con frecuencia en diferentes
posiciones de la pieza o
„ cuando se utiliza a menudo el mismo desplazamiento de punto cero
Dentro de un programa los puntos cero se pueden programar
directamente en la definición del ciclo o bien se pueden llamar de una
tabla de puntos cero.
Anulación
„ Desde la tabla de puntos cero se llama a un desplazamiento con las
coordenadas
Llamar X=0; Y=0 etc.
„ El desplazamiento a las coordenadas X=0; Y=0 etc. se llama
directamente con una definición del ciclo
Visualizaciones de estados
En las visualizaciones de estado adicionales se visualizan los
siguientes datos dede la tabla de puntos cero:
„ Nombre y camino de la tabla de puntos cero activa
„ Número de punto cero activo
„ Comentario de la columna DOC del número de punto cero activo
N 0
N 2
N 4
N
1
N 3
N 5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
