HEIDENHAIN ND 710 v.2 Manual del usuario
Página 7

7

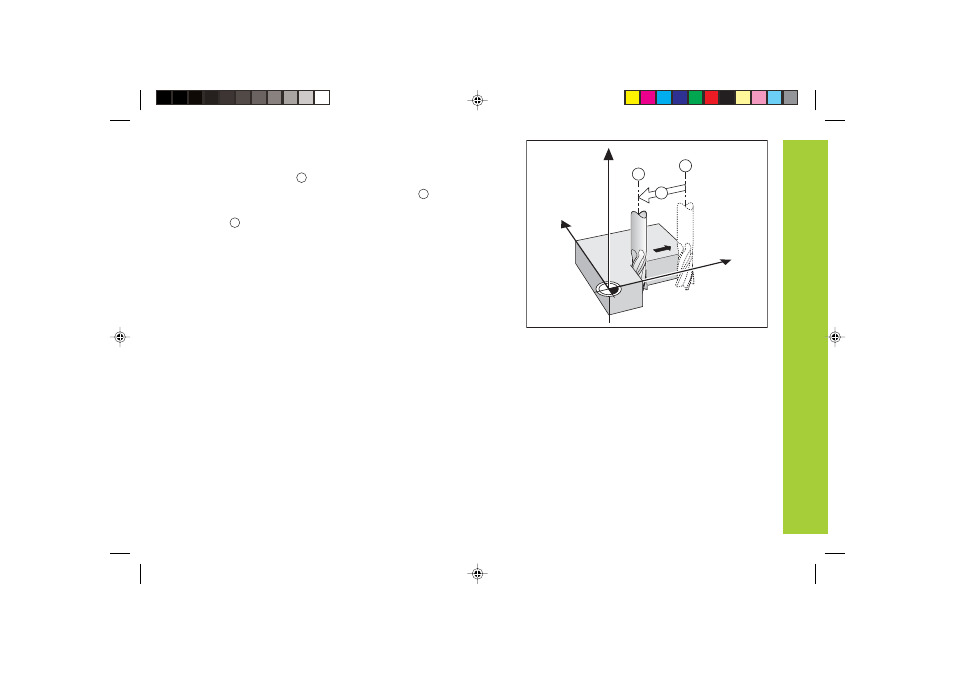

Posición nominal, posición real y recorrido restante
Las posiciones a las que debe desplazarse la herramienta se llaman
posiciones nominales (
S
); la posición en la cual se encuentra
actualmente la herramienta se llama posición real (
I
).
El recorrido entre la posición nominal y la posición real es el recorrido
restante
(
R
).
Signo en el recorrido restante
En el desplazamiento con visualización del recorrido restante, la
posición nominal se convierte en punto de referencia relativo (valor
de visualización 0). Por lo tanto el recorrido restante tiene signo
negativo cuando el desplazamiento del eje se efectúa en dirección
positiva, y signo positivo cuando el desplazamiento del eje se realiza
en dirección negativa.
Nociones
b
ásicas
Y
X
Z
I
S
R
