11
Fijación del punto de referencia rozando la pieza con la
herramienta
El visualizador de cotas ND dispone de las siguientes funciones de
palpación:
“PALPAR ARISTA” Fija la arista de la pieza como línea de
referencia
“PALPAR CENTRO” Fija la línea central entre dos aristas de la
pieza como línea de referencia
“PALPAR CIRCULO“ Fija el punto central del círculo como punto
de referencia
Las funciones de palpación se encuentran en el modo de
funcionamiento SPEC FCT.
En las siguientes páginas se describen las funciones “PALPAR
ARISTA“, “PALPAR CENTRO“ y “PALPAR CÍRCULO“.
Fijación
del
punto
de
referencia
Y
X
2
1
Z
R=5mm

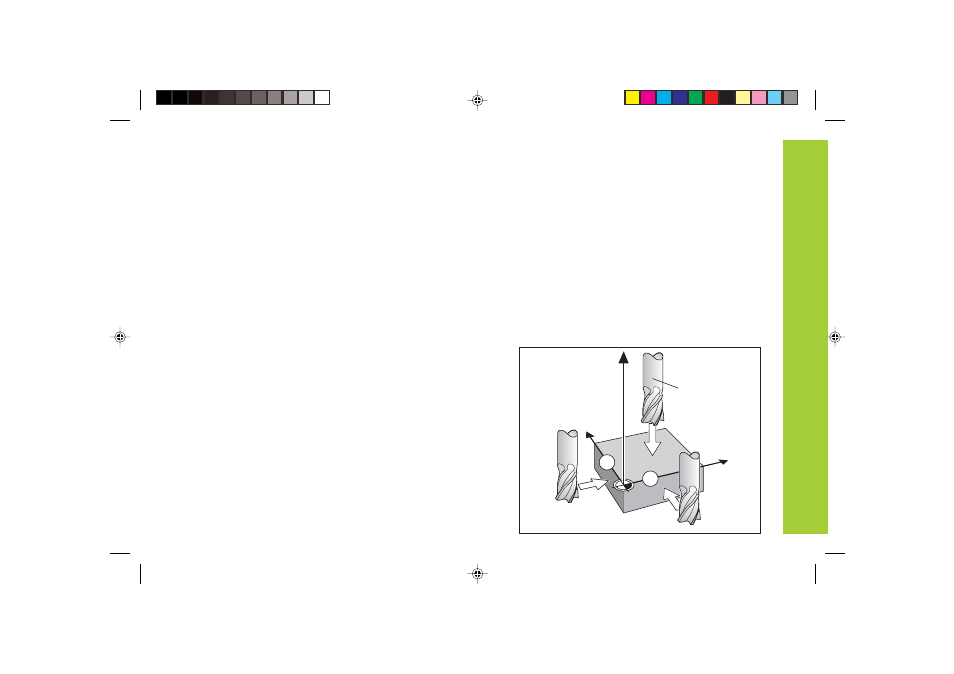

Fijación del punto de referencia con la herramienta
Ejemplo:
Plano de mecanizado X / Y
Eje de la herramienta Z
Radio de la herramienta R = 5 mm
Secuencia de ejes X – Y – Z
al fijar los puntos
de referencia
