HEIDENHAIN

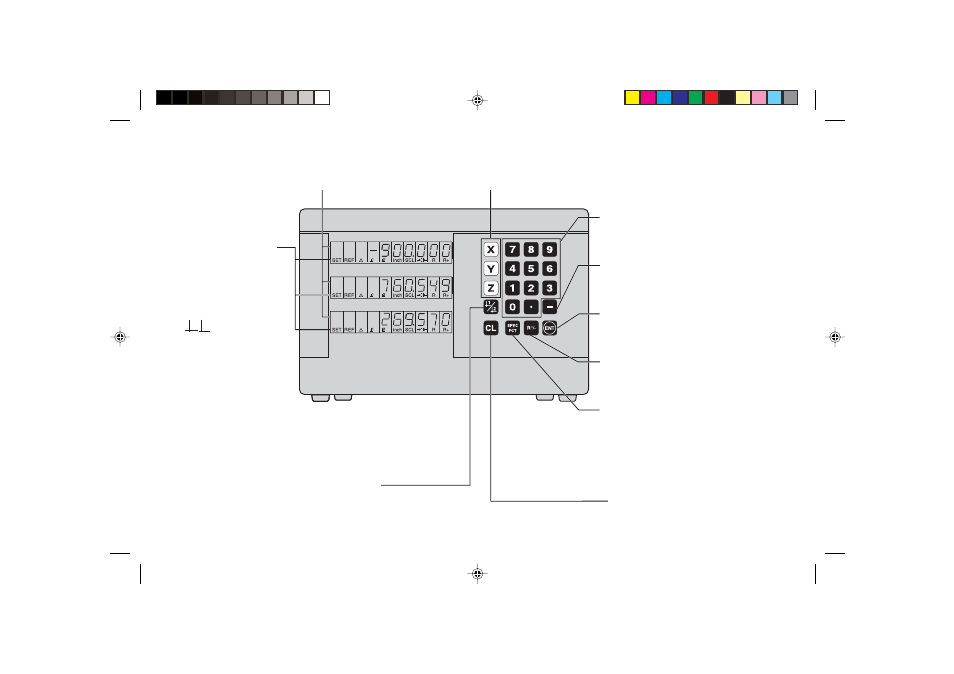

Visualizador de cotas
(ND 710 sólo 2 ejes)
D = visualización del
recorrido restante
R+/– = corrección de radio
Introducción numérica
• Modificación del signo
• Llamada al último diálogo
• En la lista de parámetros:
modificación de parámetros
Llamada a las correcciones de
radio de la herramienta actual
• Selección de funciones
especiales
• Pasar página hacia delante
en la lista de funciones
especiales
• Cancelar la introducción
• Anular modo funcionamiento
• Puesta a 0 del eje seleccionado
(activado mediante P80)
• Selección de parámetros:
CL más un nº de dos cifras
Visualización de
estados:
SCL = factor de escala
->❘❘<- = rozar arista /
línea central
R = visualización del
radio / diámetro
• Selección del punto de ref. 1 ó 2
• Pasar página hacia atrás en la lista
de funciones especiales
• Pasar página hacia atrás en la lista
de parámetros
1 2 punto de ref. 1 ó 2
SET = fijar punto de referen.
REF = intermitente:
sobrepasar puntos
de referencia
fijo:
puntos de referencia
sobrepasados
Inch = visualización en
pulgadas
• Selección del eje de coordenadas
(ND 710 sólo X e Y)
• Selección de parámetros de funcinamiento
referidos a un eje
• Aceptar introducción
• Pasar página hacia delante
en la lista de parámetros
