Círculo de taladros / Segmento de un círculo de taladros
Con el visualizador de cotas ND se pueden realizar de forma sencilla y
rápida círculos de taladros o segmentos de un círculo de taladros.
Mediante una línea de indicaciones se solicitan los valores a introducir.
Cada taladro se posiciona mediante el “desplazamiento a cero“. Para
ello deben introducirse los siguientes valores:
• Número de taladros (máx. 999)
• Punto central del círculo
• Radio del círculo
• Angulo inicial del primer taladro
• Paso angular entre los taladros (sólo en segmentos de
círculo de taladros)
• Profundidad de taladrado

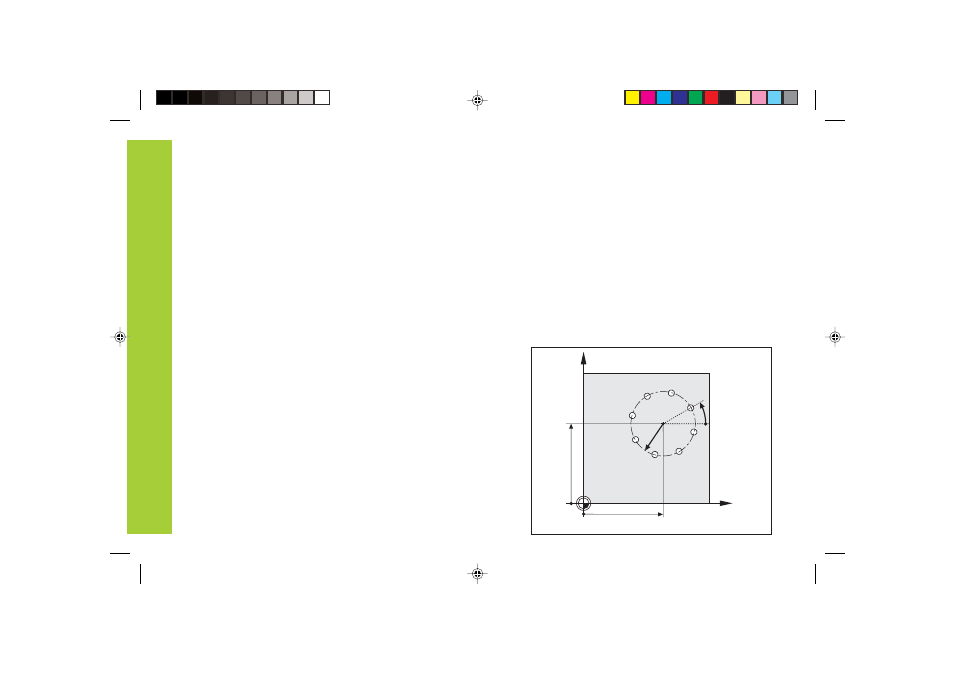

Ejemplo:
Número de taladros
8
Coordenadas del punto central X = 50 mm
Y = 50 mm
Radio del círculo de taladros 20 mm
Angulo inicial 30 grados
Profundidad de taladrado Z = –5 mm
Círculo
de
taladros/segmento
de
un
círculo
de
taladros
Y
X
30 °
R20
50
50
0
0
