Fijación del punto de referencia
La base para el mecanizado de una pieza es el plano de la misma. Para
poder transformar las medidas indicadas en el plano en recorridos de
los ejes de la máquina X, Y y Z, se precisa para cada cota un punto de
referencia en la pieza, ya que sólo se puede indicar una posición en
relación a otra.

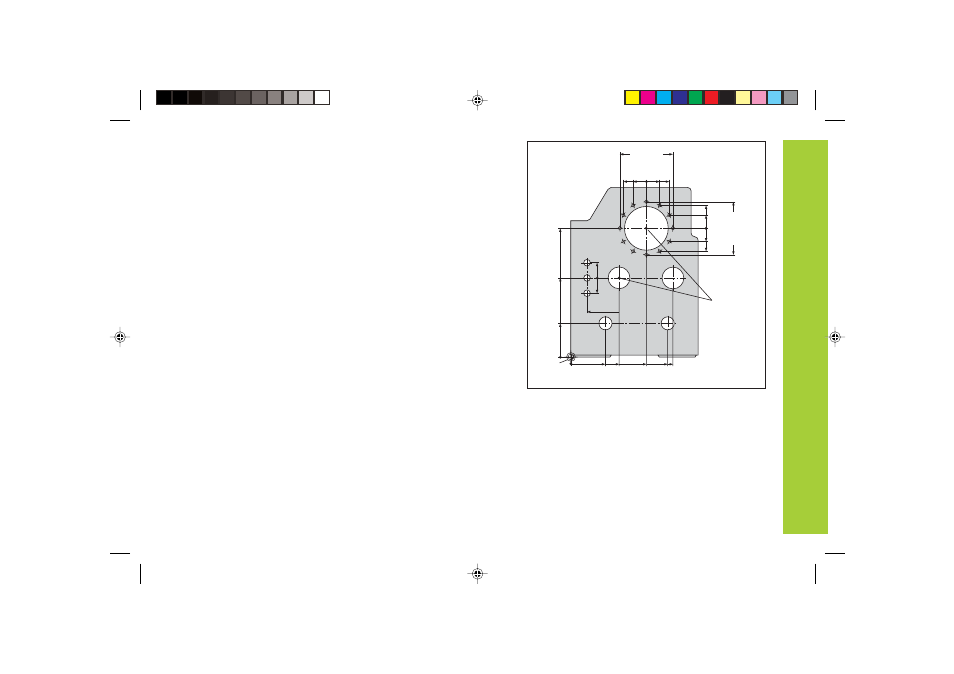

El plano de la pieza indica siempre un punto de referencia absoluto
(= punto de referencia para cotas absolutas); además se pueden
indicar puntos de referencia relativos.
Al trabajar con un visualizador de cotas numérico, fijar el punto de
referencia significa, colocar la pieza y la herramienta en una
posición definida entre ellas, indicando posteriormente dicha
posición en cada eje del visualizador. De esta forma se determina
una asignación fija entre la posición real del eje y el valor de
posición visualizado.
En el visualizador de cotas ND se pueden fijar 9 puntos de referencia
absolutos, que además están protegidos contra caídas de tensión.
0
325
450
700
900
950
0
320
750
1225
300±0,1
0
150
-150
0
0
216,5
250
-250
-125
-216,5
0
-125
-216,5
-250
250
125
216,5
125
puntos de
referencia
relativos
Nociones
b
ásicas
punto de
referencia absoluto
