Conexión
de
los
sistemas
de
medida
Conexión de los sistemas de medida
Se pueden conectar todos los sistemas de medida lineales de
HEIDENHAIN con señales sinusoidales (7 mA PP a 16 mA PP ) y marcas
de referencia codificadas o con una sóla marca de referencia.
Asignación de los sistemas de medida para la visualización:

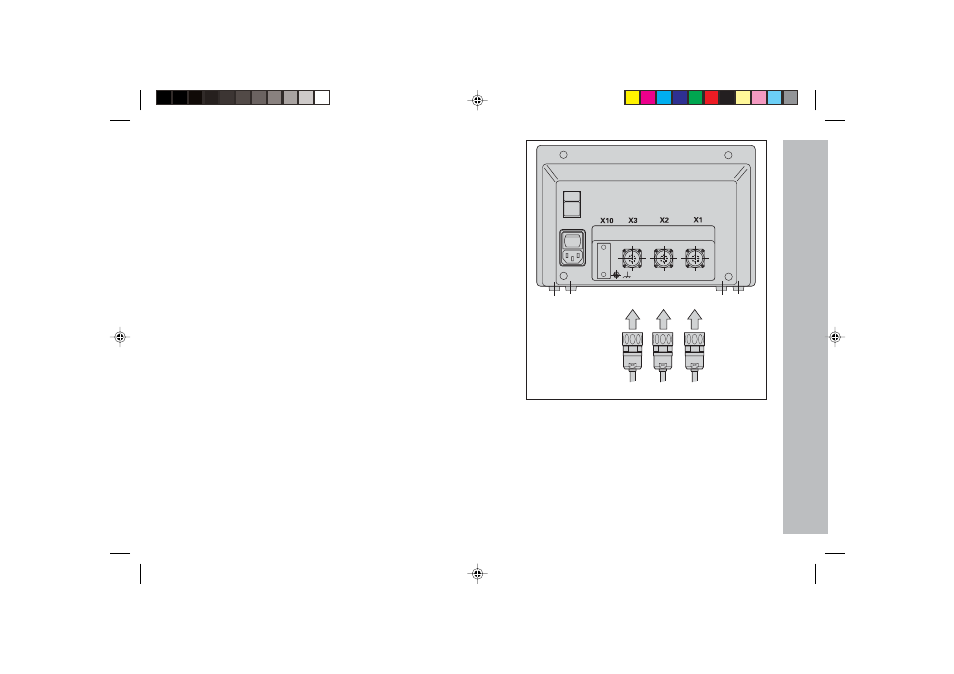

Entrada X1 del sistema de medida para el eje X
Entrada X2 del sistema de medida para el eje Y
Entrada X3 del sistema de medida para el eje Z (sólo ND 750)
Supervisión del sistema de medida
Los visualizadores disponen de una supervisión para sistemas de
medida, que comprueban la amplitud y la frecuencia de las señales.
Si fuese preciso se emite uno de los siguientes avisos de error:
SIGNAL X
FRQ. X
La supervisión se activa con el parámetro P45.
Cuando se emplean sistemas de medida lineales con marcas de
referencia codificadas, se comprueba si la distancia determinada en
el parámetro P43 coincide con la distancia real de las marcas de
referencia. Si fuese necesario se emitiría el siguiente aviso de error:
err. REF. X
