28
¡Cuando está activado un factor de escala, se ilumina SCL
en el estado!
Y
X
0
0
1
2
∗
3.0
∗ 3.5
Trabajar con “factor de escala“
Mediante la función del factor de escala se puede aumentar o
reducir el valor de la visualización en relación al recorrido real. Los
valores se modifican centrados respecto al punto cero.
El factor de escala se determina en el parámetro 12 para cada eje y en
el parámetro 11 se activa o desactiva para todos los ejes (véase
“Parámetros de funcionamiento“).
Ejemplo para la ampliación de una pieza:
P12.1 3.5
P12.2 3.0
P11 “conectado”

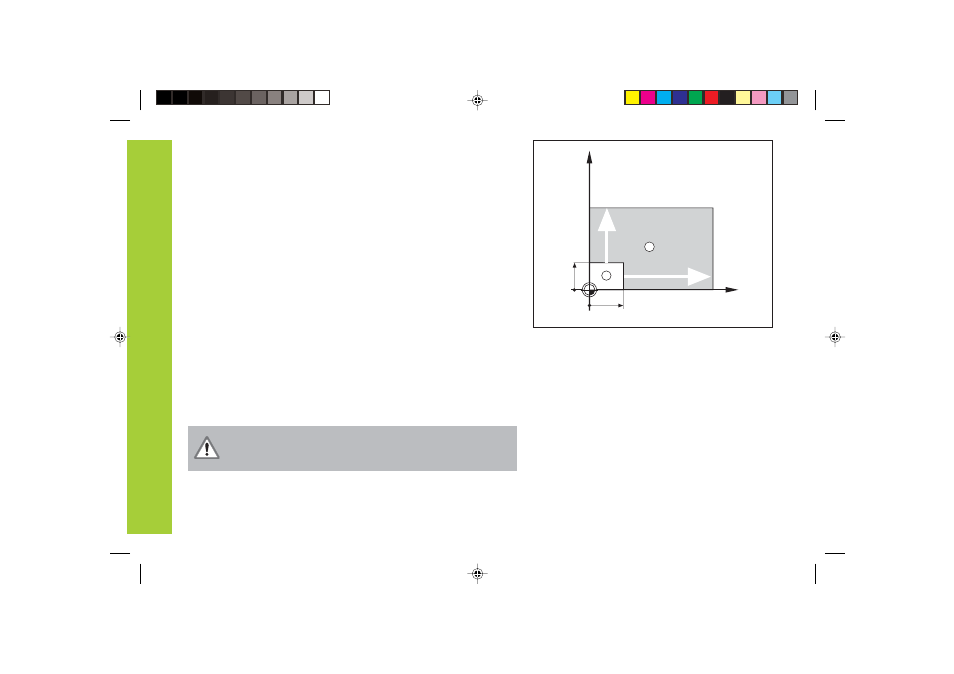

De aquí resulta una ampliación de la pieza tal como se representa en
el dibujo de la derecha:
1 muestra el tamaño original, 2 se ha ampliado específicamente para
cada eje.
Factor
de
escala
