KayakDD – Mezclador Digital de Producción
6.7.4 Sincronización de Vídeo y Retardo
El retardo total de una entrada de video en la salida del mezclador puede variar de
acuerdo con a la relación de la entrada de referencia del mezclador. El mezclador
sincronizará automáticamente las entradas con una cantidad específica (± B µs). Las
entradas deben estar dentro de este rango de sincronía para estar sincronizadas
adecuadamente a la salida. La figura inferior muestra un diagrama de sincronización
para ilustrar la ventana de auto sincronización de entradas y varios valores de retardo
del mezclador.

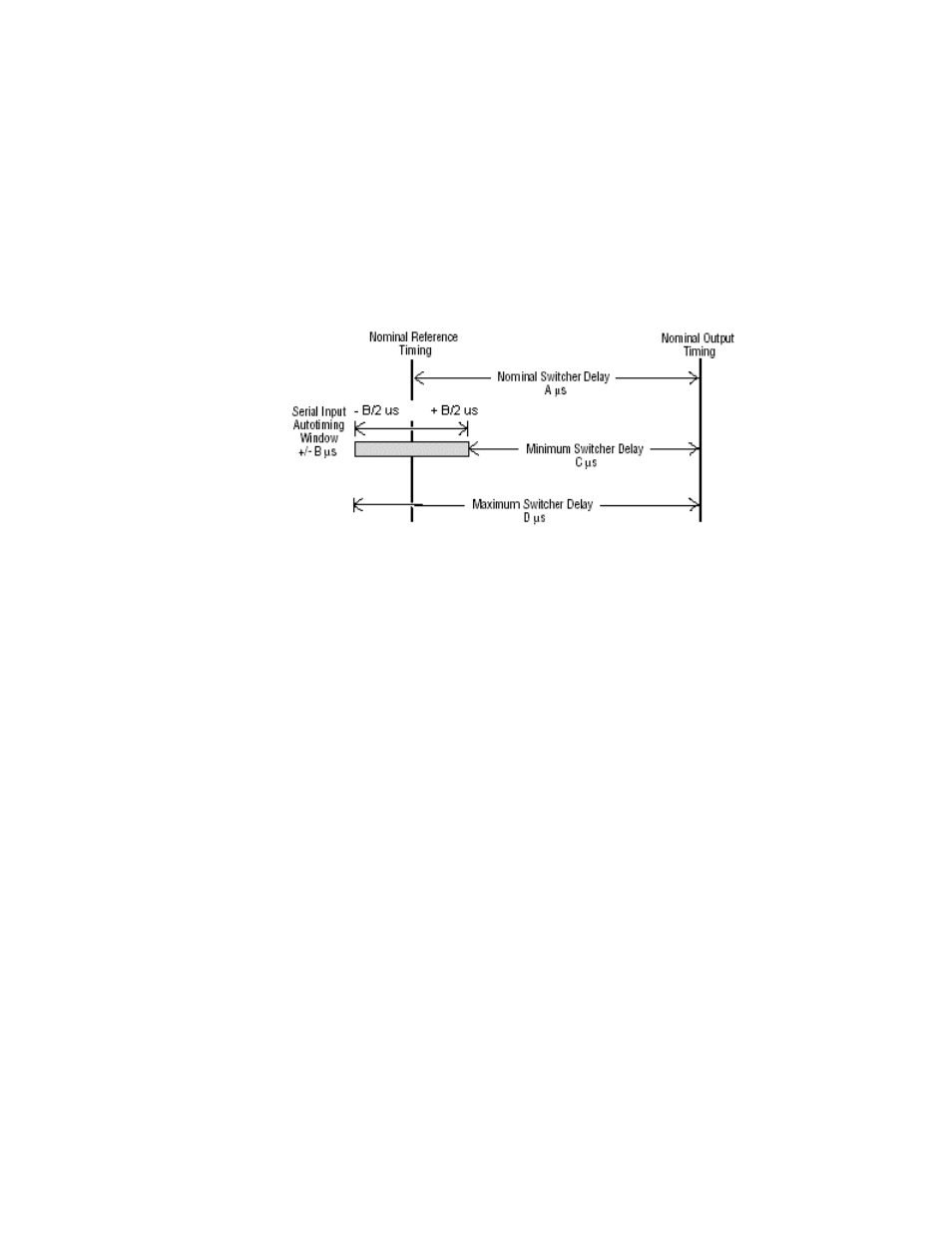

Figura 16 Sincronización y Retardo
NOTA
Para operación tanto en 525 como en 625, el retardo máximo aproximado del
mezclador es una línea de vídeo. Excepto si se utiliza el Transform Engine. La señal
que pasa a través del Transform Engine se retarda por un frame.
• Para entradas al mezclador en fase con la referencia, el retardo total a traves del
mezclador se expresa como el Nominal Switcher Delay (Retardo Nominal del
Mezclador) (A µs).
• Las entradas que llegan al mezclador al final de la ventana de sincronía
automática (+ B µs) tendrán un retardo total igual al procesado del mezclador.
Este valor se expresa como Minimum Switcher Delay (Retardo Mínimo del
Mezclador) (C µs).
• Las entradas que llegan al mezclador al principio de la ventana de sincronía
automática tendrán un retardo total igual al Nominal Switcher Delay (A µs) mas el
valor de sincronía automática (– B µs). Este valor se expresa como Maximum
Switcher Delay (Retardo Máximo del Mezclador) (D µs).
Manual de Instalación 47
