KayakDD – Mezclador Digital de Producción
6.4 Conectores del Panel de Control

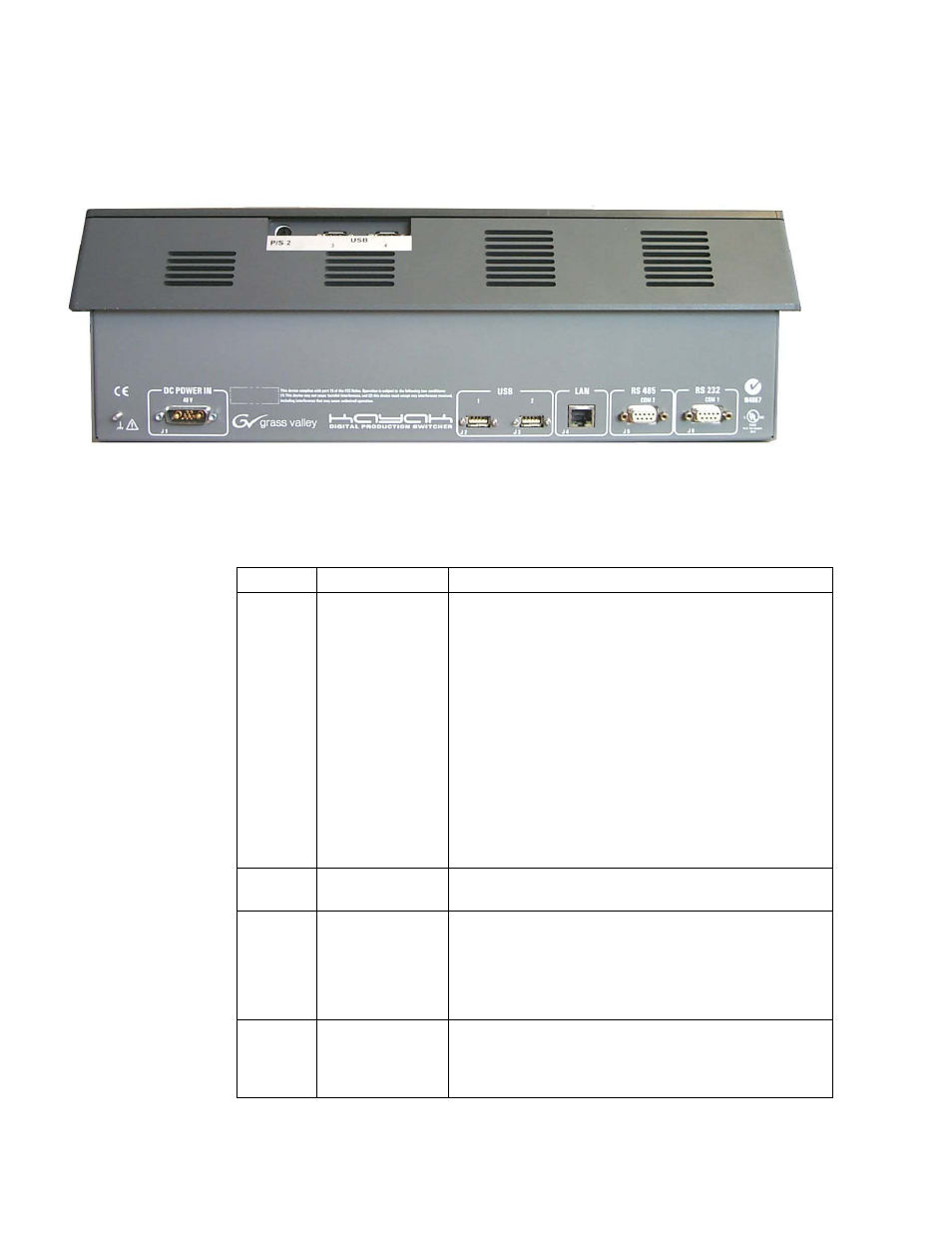

Figura 13 Conectores del Panel de Control
La trasera del Panel del KayakDD proporciona los conectores de potencia y control del
sistema:
Conector Etiqueta
Nota
J1 DC POWER IN El conector de entrada de potencia DC con voltaje de
48V. Se conecta con DC POWER OUT en el Cofre
del Procesador.
Se adjunta un cable de interconexión de 10 m (32ft.).
Opcional y alternativamente se pueden utilizar cables
con longitudes de 50m (164 ft) y 100m (328 ft.).
En el caso de distancias mas largas (e.g. utilizando
cableado de fibra óptica (no suministrado por
Thomson Broadcast & Media Solutions) ) se tiene que
utilizar una Fuente de Alimentación separada de 48V.
Nota:
¡La fuente de alimentación externa debe cumplir
exclusivamente con el estándar SELV (Safety
Extra Low Voltage). Los estándares ELV y TNV no
están permitidos!
Terminal
roscado M4 Terminal roscado para puesta a tierra adicioanl
J2
J3 USB 1
USB 2 Conectores para dispositivos USB, e.g. CD-ROM,
Ratón, Teclado o Memory Stick.
Solo son soportados los dispositivos recomendados.
Consulta la el capitulo 7.2.1
Otros dispositivos no están garantizados.
J4 LAN Conector RJ45 para la conexión con el Cofre
Procesador. Se adjunta un cable cruzado de 20m.
Para distancias superiores se debe utilizar un cable
cruzado CAT5.
36 Manual de Instalación
