KayakDD – Mezclador Digital de Producción
6.3.2 Montaje Sobre Mesa
En muchos casos el panel puede ponerse simplemente sobre una mesa. Las patas de
goma evitan que el panel se mueva accidentalmente.
6.3.3 Dimensiones del Corte para Montaje Encastrado
Para el montaje encastrado del panel de control las dimensiones son:
400 mm x 430 mm
PRECAUCIÓN
Independientemente del método de montaje o las dimensiones del corte, asegurarse
de que haya al menos 2 inch (50 mm) de espacio libre en la trasera del panel bajo la
superficie de montaje para los cables y el flujo de aire.
6.3.4 Agujeros de Montaje para Asegurar el Panel
Para asegurar el panel en la mesa hay cuatro taladros con rosca M4 en el panel.
Permiten asegurar el panel por debajo de la mesa. La longitud de los tornillos depende
del espesor de la mesa (consulta las Figuras 10 y 11 con detalles de montaje mas
abajo).

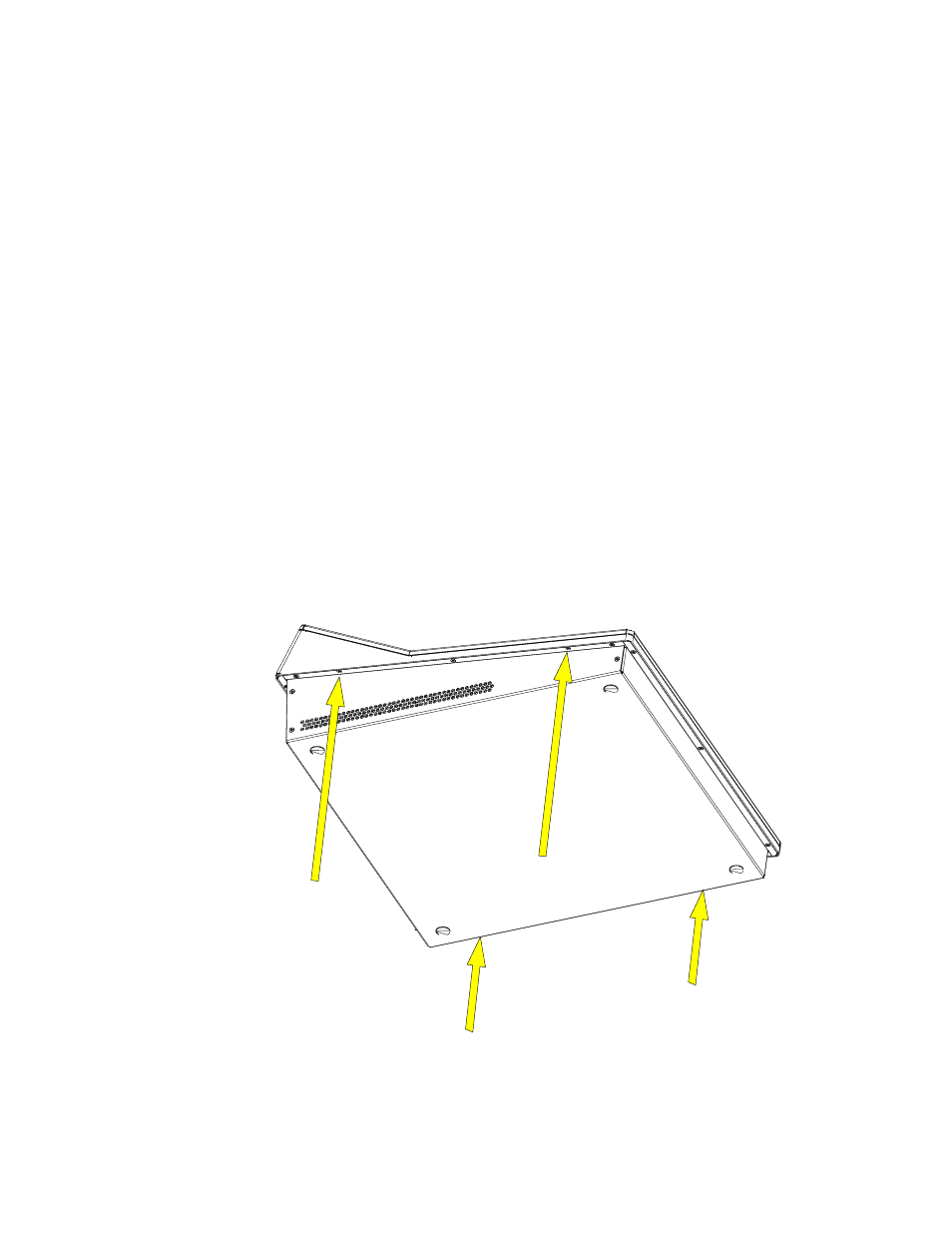

La Figura inferior muestra la posición de los agujeros de montaje.
Four thread drillings
for panel fastening
Figura 10 Vista inferior, Posición de los puntos de Montaje
