KayakDD – Mezclador Digital de Producción

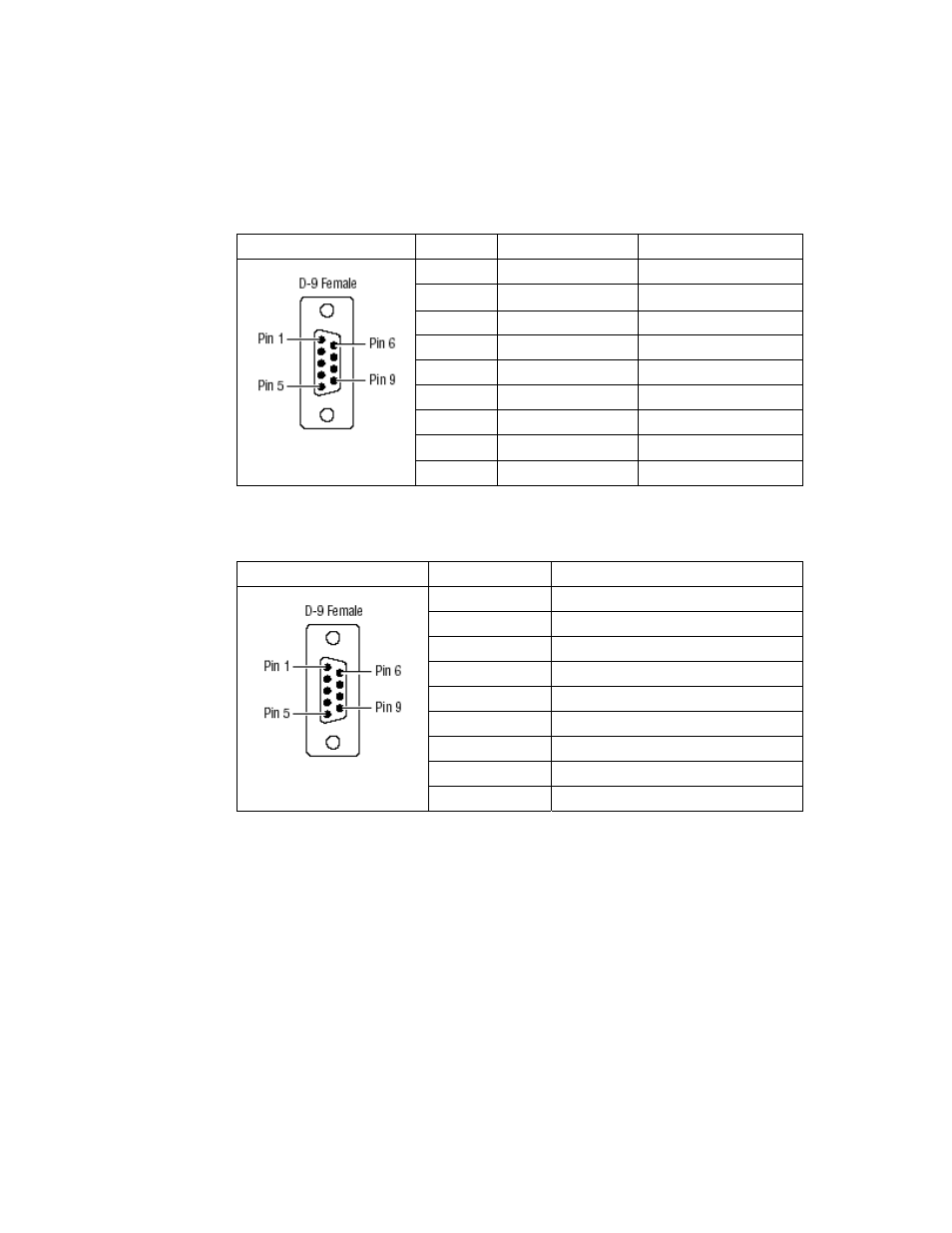

6.6 Asignación
de
Pines
6.6.1
Puerto RS 485
Conector Pin
Bus
Controller
Tributary
1
Tierra del Chasis
Tierra del Chasis
2
RxA (
−) TxA
(
−)
3
TxB (+)
RxB (+)
4
Tierra de Señal
Tierra de Señal
5
No utilizado
No utilizado
6
Tierra de Señal
Tierra de Señal
7
RxB (+)
TxB (+)
8
TxA (
−) RxA
(
−)
9
Tierra del Chasis
Tierra del Chasis
6.6.2
Puerto RS 232
Conector Pin
Señal
1
Tierra del Chasis
2 Transmit
Data
3 Receive
Data
4 No
utilizado
5
Tierra de Señal
6 No
utilizado
7
Clear to Send
8
Request to Send
9 No
utilizado
40
Manual de Instalación
