KayakDD – Mezclador Digital de Producción
5.4 Cofre Procesador de Vídeo
El cofre del KayakDD incluye la mayoría de los sistemas electrónicos en un diseño
muy compacto. Un sistema de ventiladores empotrados permiten enfriar el cofre. El
cofre contiene los siguientes módulos:
• Placa principal RY 3710
• Placa Procesador M/E RY 3720
• Fuente de Alimentación
• Unidad de Ventiladores RC 3740
• Conjunto de Cables RC 3750

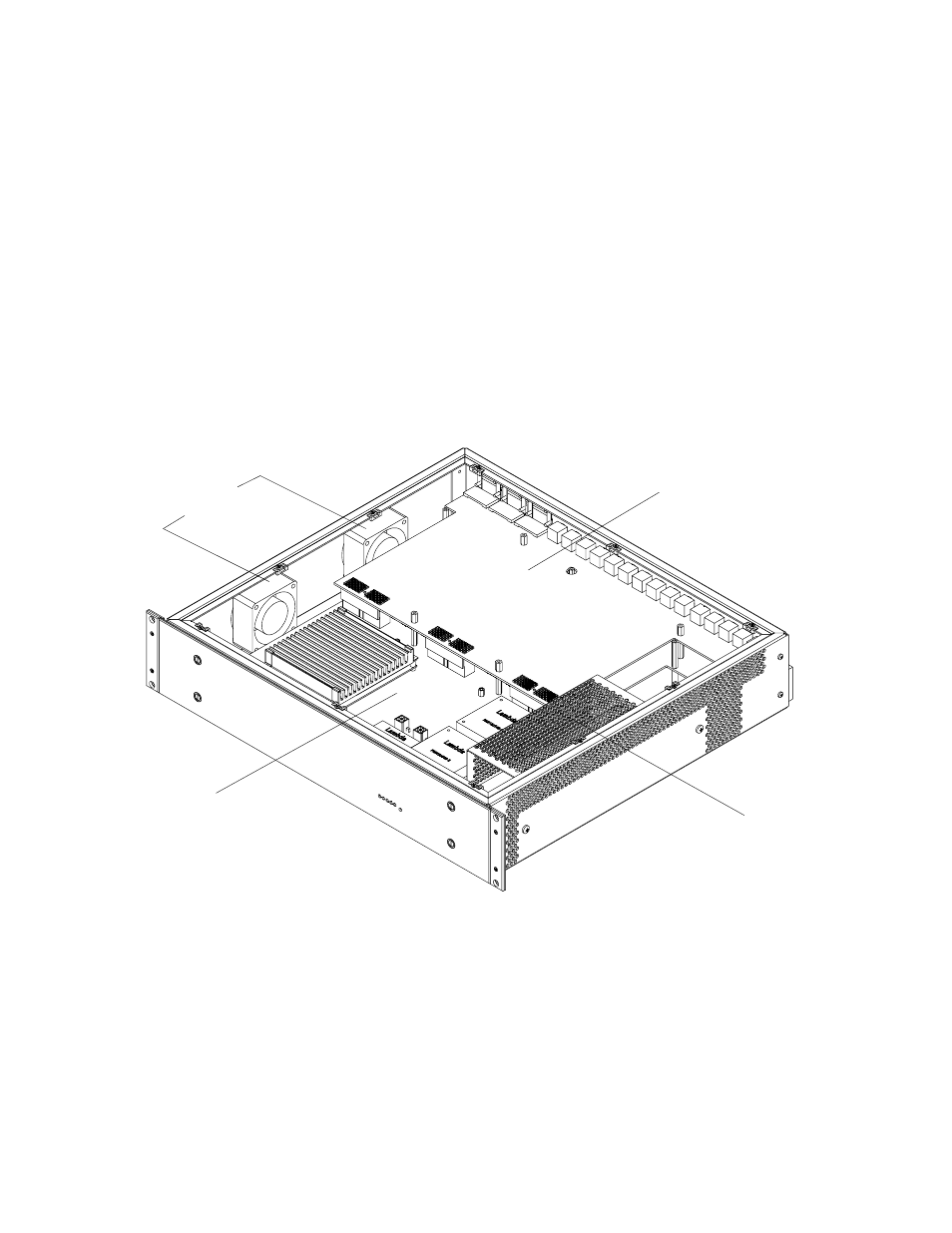

La Figura inferior muestra el cofre abierto.
Main Board
M/E Processor Board
Fan Unit
Power Supply Unit
Figura 4 Cofre del Procesador de Vídeo KayakDD
El sistema KayakDD ha sido diseñado para un fácil mantenimiento. No hay partes con
servicio dentro. Los módulos y fuentes de alimentación solo deberían ser extraídas y
sustituidas por el personal de servicio de Thomson Grass Valley.
