KayakDD – Mezclador Digital de Producción
6.5 Conectores del Cofre Procesador
N4067
GPI/O - Tally
LAN
RS 485
INPUT REFERENCE
AUX M/E
This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that may cause undesired operation.
AC POWER IN
100 - 240 V
max. 4A
50/60 Hz
DC POWER
IN OUT
J2 J3
J 4 J 5 J 6 J 7 J 8
PGM-A CLEAN PVW-A CLEAN-PVW AUX 1 AUX 2 AUX 3 AUX 4 AUX 5 AUX 6 AUX 7 AUX 8 AUX 9 AUX 10
J 9 J 10 J 11 J 12 J 13 J 14 J 15 J 16 J 17 J 18
Port 1 Port 2 Port 3
Port 4 Port 5 Port 6
J 19 J 20 J 21
J 22 J 24 J 23
J 25
IN 1
IN 2
IN 3
J 26
J 27
J 28
J 29
J 30
J 31
J 32
J 33
J 34
J 35
J 36
J 37
J 38
J 39
J 40
IN 4
IN 5
IN 6
IN 7
IN 8
IN 9
IN 10
IN 11
IN 12
IN 13
IN 14
IN 15
IN 16
J 41
J 42
ANALOG
J 44 J 43
grass valley
48V / 5A max.
KAYAK DD
1 M/E DIGITAL SWITCHER
48V / 1,6A
R
3S13
Prof. Vid. Equipm.
Listed
Caution: For continued protection against risk
of fire, repplace only with same type and rating of fuse.
2*T6,3A /H
250V
J1

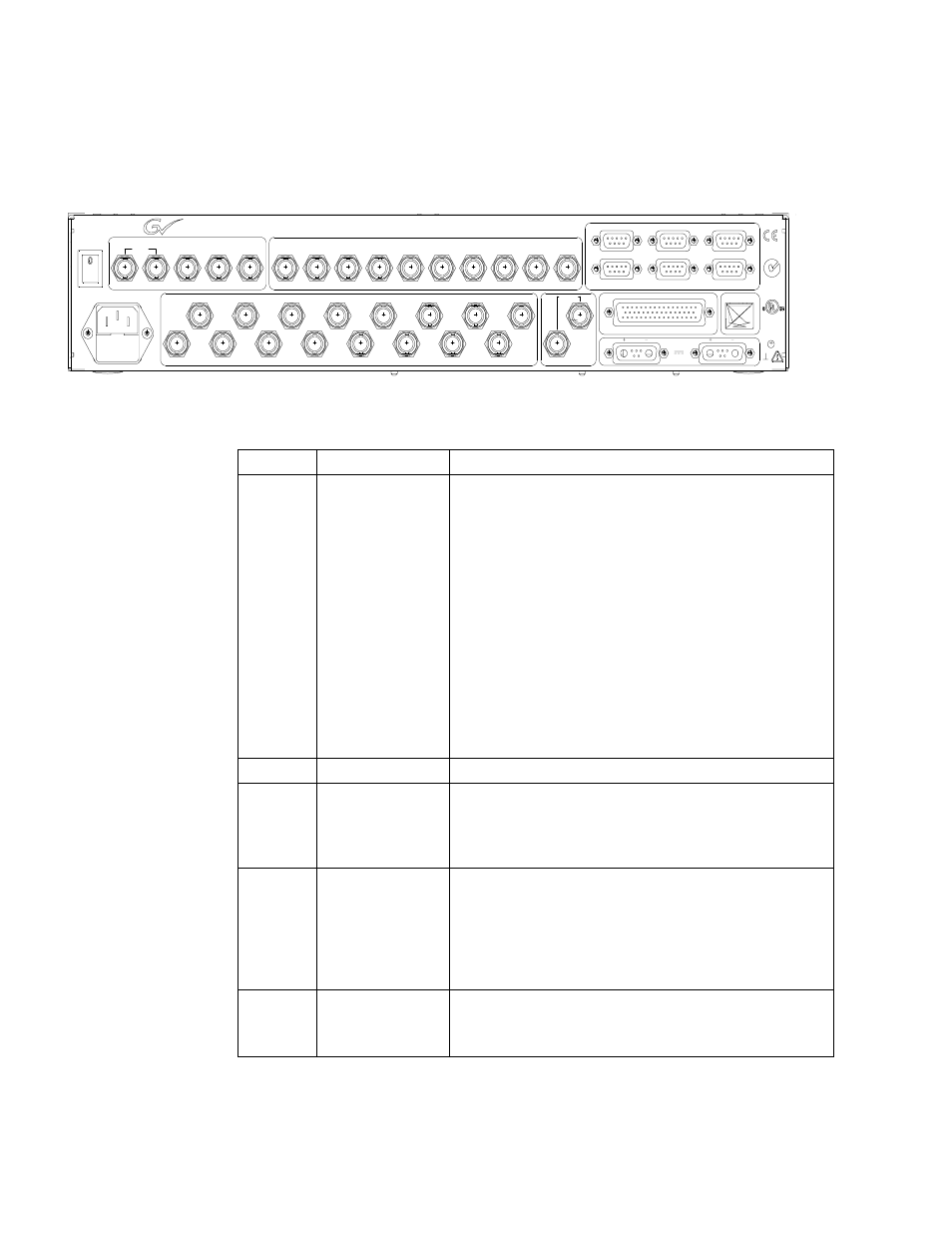

Figura 14 Conectores del Cofre Procesador de Vídeo
Conector Etiqueta Nota
J1 AC POWER IN Conector principal (IEC-320, CEE-22) para la
alimentación del cofre.
Voltaje: 100V-240V AC +/-10% auto rango
¡Precaución!
Fusibles de Doble-polo o neutro.
Después de la operación, las partes del equipo
que se mantienen bajo voltaje pueden representar
un riesgo durante el servicio.
¡Precaución!
Para mantener la protección contra el riesgo del
fuego, sustituye solo con fusibles del mismo tipo
y valor
2x 6.25A /T 250
AC POWER IN Interruptor de potencia del cofre
J25
:
J40 INPUTS
IN1 – IN16 Entradas de video BNC / Componentes serie (ITU-R
656)
J4/J5
J6
J7
J8 M/E OUTPUTS
PGM-A
PVW-A
PGM-B
PVW-B BNC / Componentes serie (ITU-R 656)
Doble salida de Programa, Canal A
Salida de Previo, Canal A
Salida de Programa, Canal B
Salida de Previo, Canal B
J9
:
J18 AUX 1 – AUX10 Salidas Auxiliares, BNC / Componentes serie (ITU-R
656)
