ESPECIFICACIONES
71

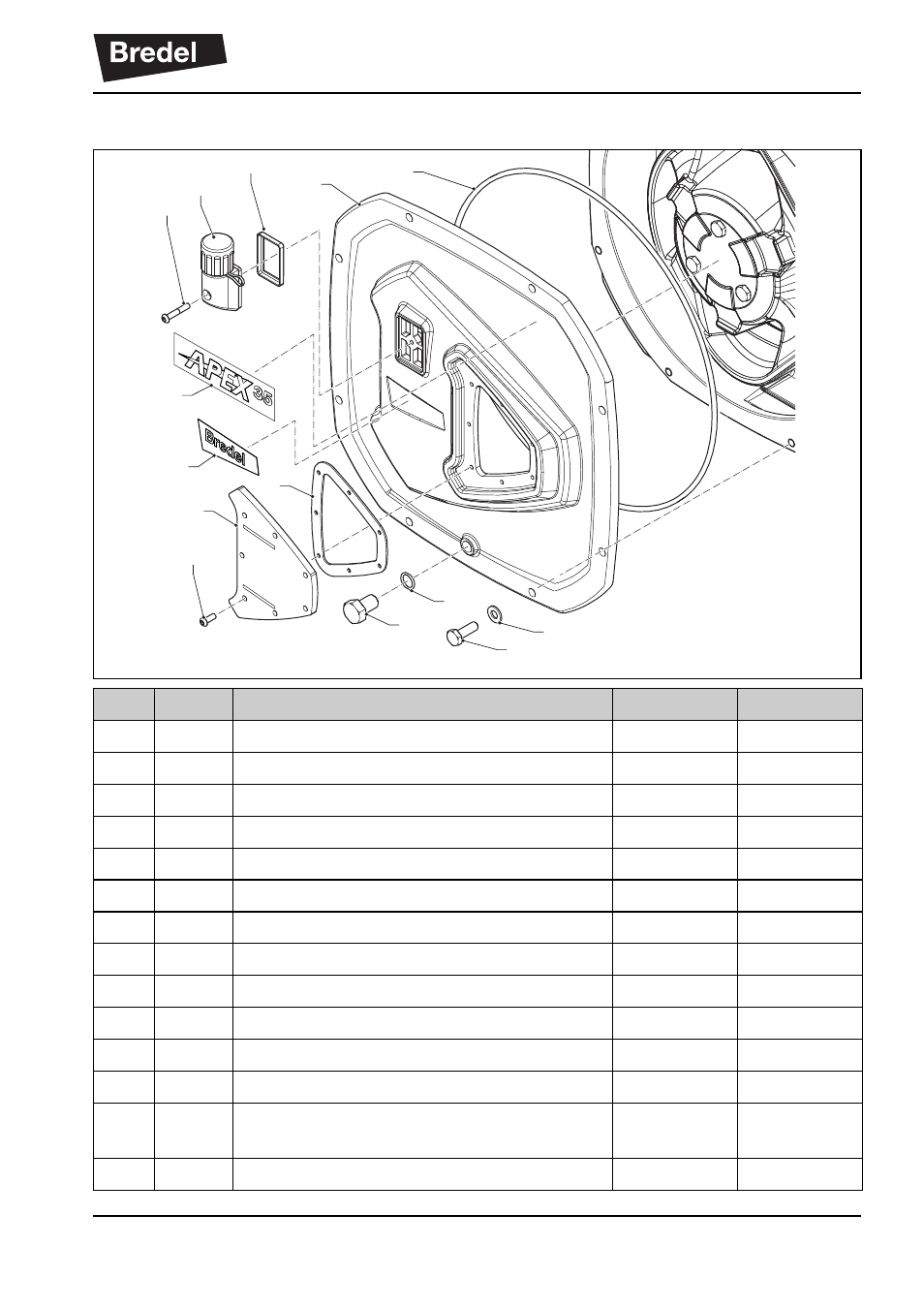

11.6.3 Conjunto de tapa
Pos. Uds. Descripción APEX28 APEX35
1 8 Perno de la tapa M8x20 M10x30
2 8 Arandela de perno de la tapa
3 1 Junta tórica del tapón de drenaje
4 1 Tapón de drenaje
5 1 Tornillo del respiradero M6x40 M6x40
6 1 Respiradero
7 1 Junta del respiradero
8 1 Tapa
9 1 Ventanilla de inspección
10 1 Junta de la ventana de inspección
11 6 Tornillo de la ventana de inspección M6x16 M6x16
12 1 Etiqueta adhesiva ‘Bredel’
13 1 Etiqueta adhesiva ‘APEX’ (específica del
tamaño de la bomba)
14 1 Retén de la tapa
6
5
7
8
14
1
2
3
4
10
9
12
13
11
