MANTENIMIENTO
55

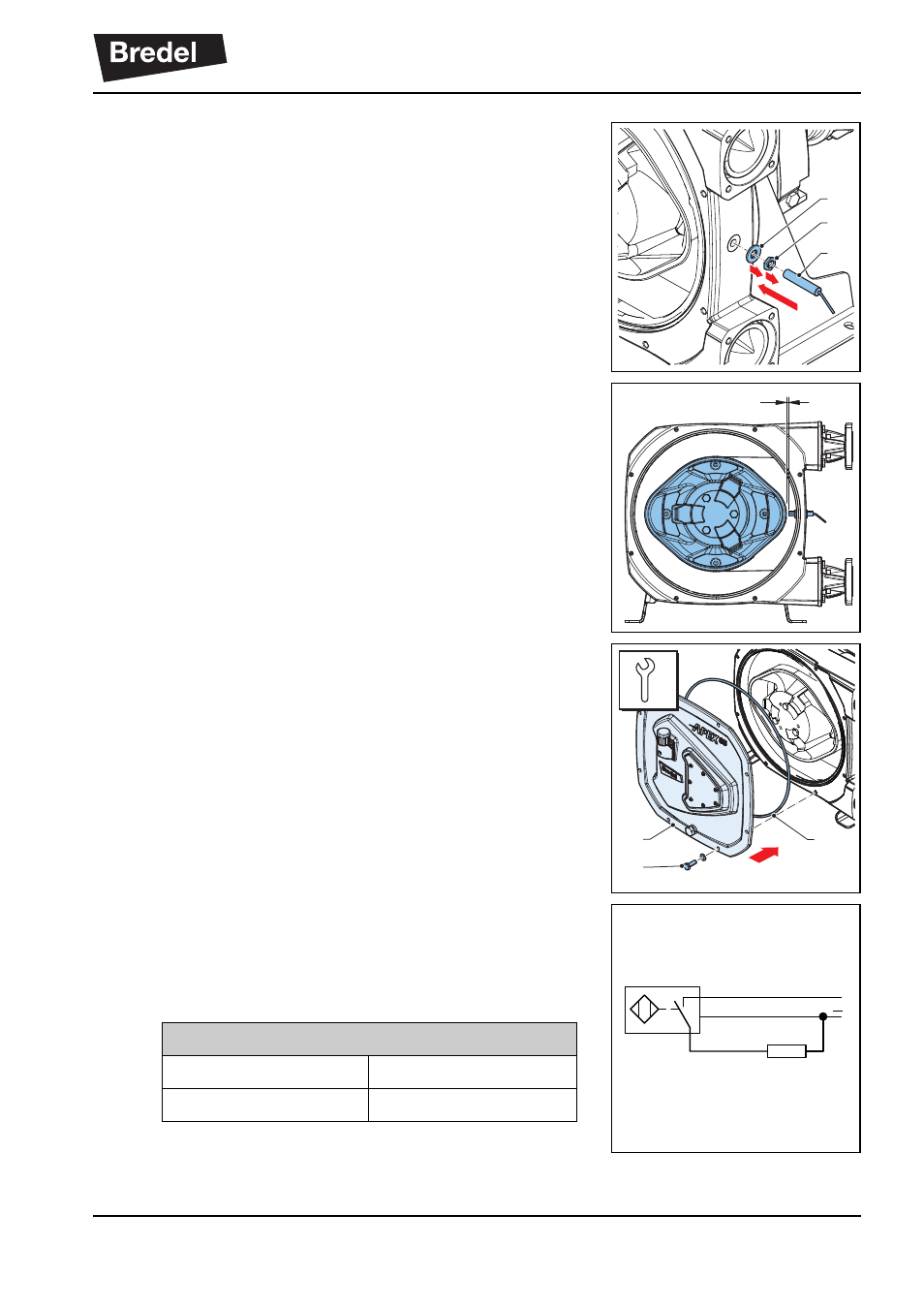

5. Monte la tuerca (B) y la junta de estanqueidad
(A) en el sensor nuevo (C).
6. Instale el sensor (C) en la carcasa de la bomba.
7. Gire el sensor de modo que la distancia entre el
sensor y el rotor (X) esté entre 0,75 mm y 1,25
mm. Apriete la tuerca.
8. Compruebe si el cuentarrevoluciones funciona
correctamente:
1
El sensor debe enviar señales.
2 El rotor debe poder girar libremente.
9. Sustituya la junta tórica (C) en caso necesario.
Vuelva a instalar la tapa (B) y la junta tórica (C).
Asegúrese de que los ocho pernos (A) estén
colocados y apretados en el orden correcto,
diagonalmente opuestos unos a otros.
Consulte §
11.1.6 .
10. Rellene la carcasa de la bomba de lubricante.
Consulte
8.4 .
11. Realice la conexión eléctrica del sensor
mediante el cable de PVC de 2 metros de largo
(3 x 0,34 mm
2
). Consulte el esquema de
conexión, derecha.
B
A
C
X
B
A C
BN
BU
BK
+
pnp
Especificaciones
*
* Para uso en atmósferas no explosivas.
Tensión 10 ... 30 V CC
Corriente Máx. 200 mA
