MANTENIMIENTO
52
17.

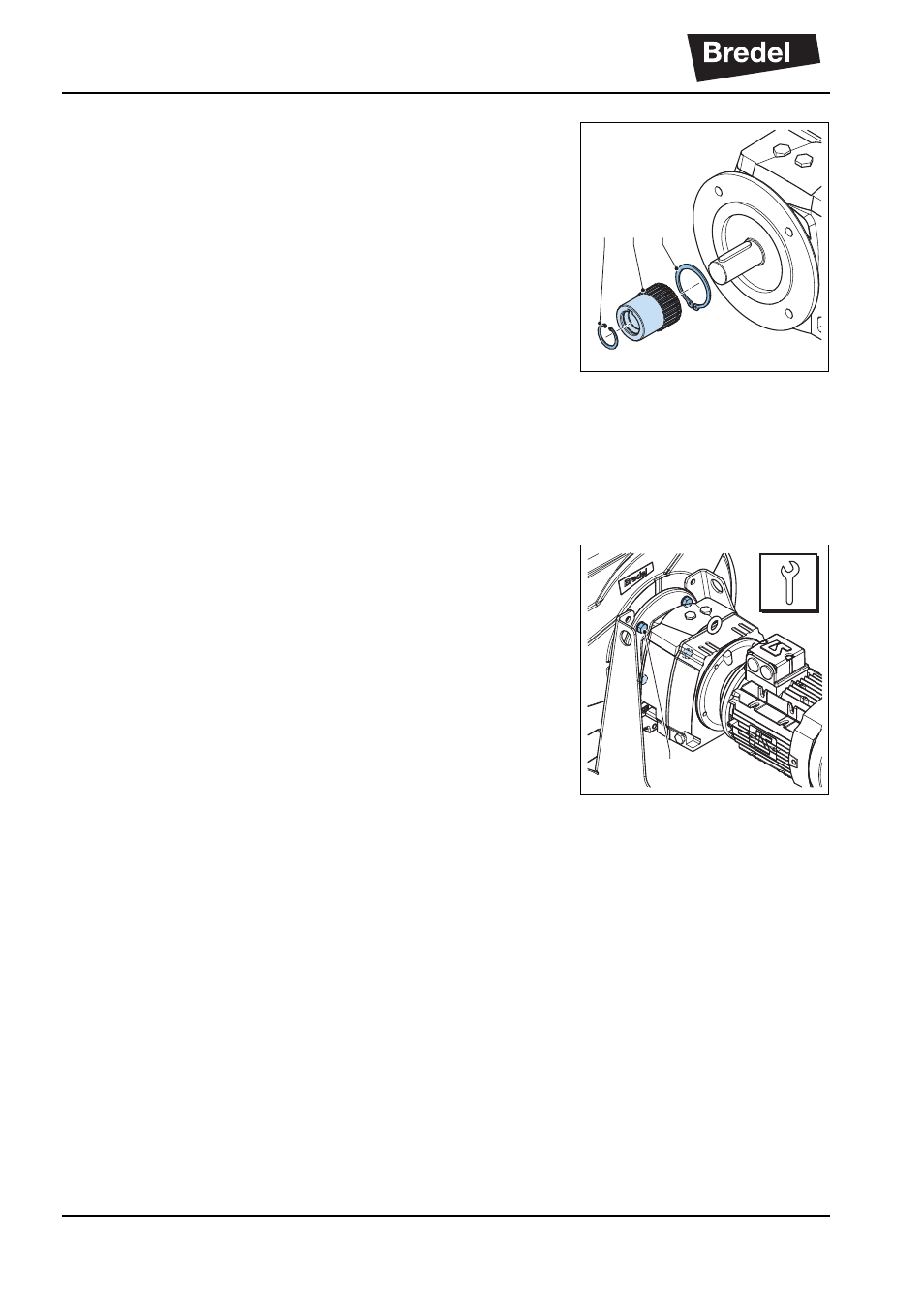

Asegúrese de que el (nuevo) manguito de
acoplamiento (A) tenga una grupilla interior (C)
en el extremo delantero y una grupilla exterior
(A) en el extremo posterior.
18.
En caso necesario, engrase ligeramente el eje
de salida del reductor y coloque el (nuevo)
manguito de acoplamiento en él. Utilice un
martillo de plástico para golpear suavemente el
manguito de acoplamiento hasta que la grupilla
interior toque el extremo delantero del eje de
salida.
19.
Engrase los dientes exteriores (B) del manguito
de acoplamiento con grasa grafitada.
20.
Coloque la caja de engranajes en el cuerpo de
la bomba. Asegúrese de que el acoplamiento
ranurado se acople correctamente. Coloque las
cuatro arandelas y los pernos (A) y apriete los
pernos al par correcto. Consulte §
.
21.
Instale el rotor, la tapa y la manguera.
Consulte §
, pasos
6
a
10
.
C B A
A
