MANTENIMIENTO
45

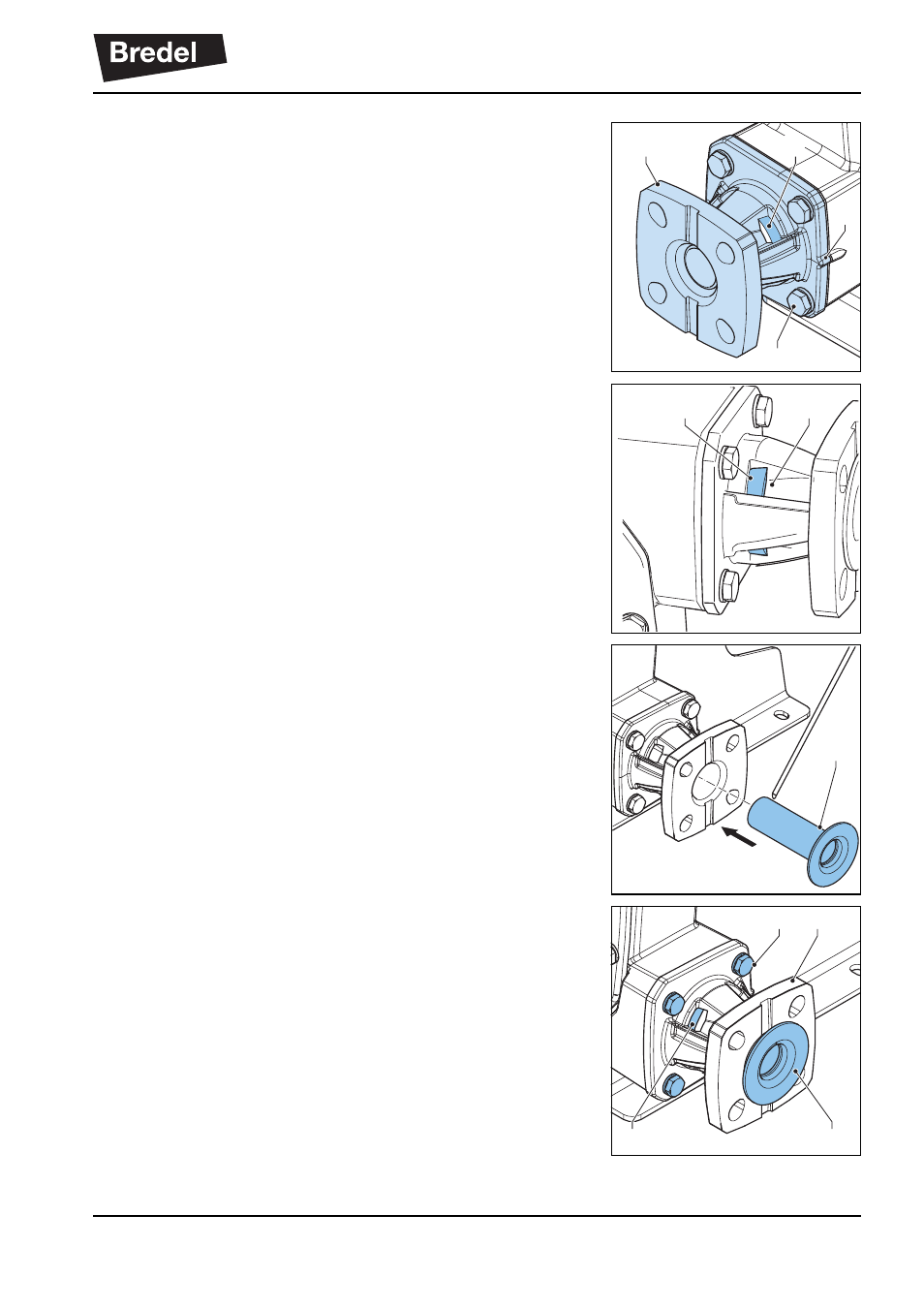

6. Deslice el soporte (A) con el anillo de
compresión sobre la manguera (B). Tenga en
cuenta que el soporte tiene una forma
asimétrica y que la leva (C) debe apuntar hacia
la parte posterior de la bomba.
7. Introduzca los cuatro pernos (D) y apriételos
solo con fuerza manual. Asegúrese de que el
anillo de compresión no esté ya comprimido.
8. Si la manguera aún no está en su posición final,
gire el rotor de tal modo que la manguera (A)
quede presionada contra su posición final en el
soporte (B).
9. Lubrique el inserto (A) con lubricante original
para mangueras Bredel. Extienda manualmente
el lubricante por el inserto.
10. Introduzca el inserto (A) en el soporte (B) y la
manguera (C). Utilice solo fuerza manual. Si los
pernos (D) se apretaron demasiado en
el paso
7 , aflójelos un poco para facilitar la
inserción.
B
D
A
C
A B
A
B D
A C
