MANTENIMIENTO
50

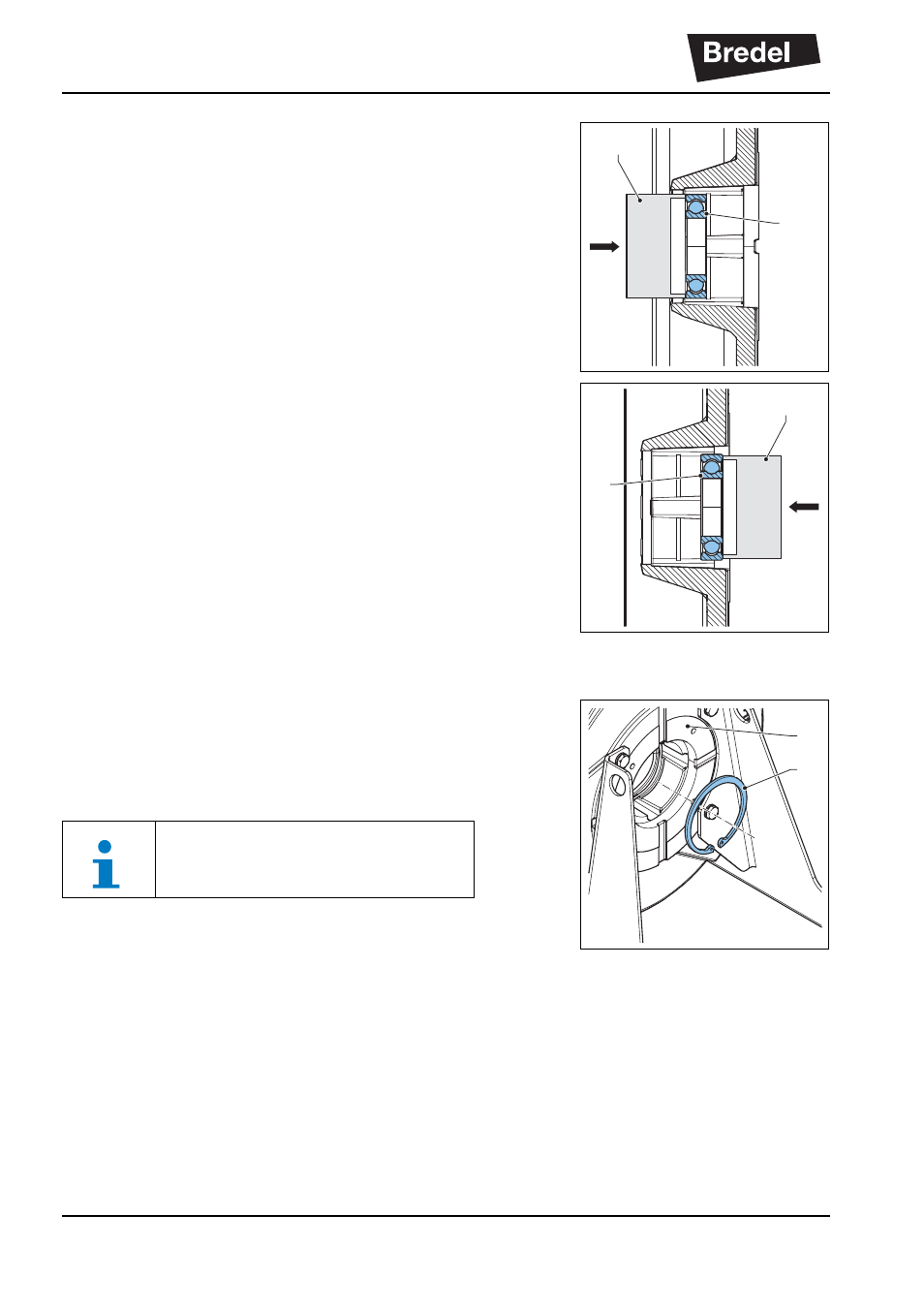

9. En la parte delantera de la carcasa de la
bomba, coloque un manguito adecuado (A)
contra el anillo exterior (B) del rodamiento. El
diámetro exterior del manguito (A) debe ser 103
±1 mm. Utilice un martillo de plástico para sacar
con cuidado el rodamiento.
10. Asegúrese de que todas las piezas estén
limpias antes del montaje.
11. En la parte posterior de la carcasa de la bomba,
coloque el (nuevo) rodamiento en el orificio.
Coloque un manguito adecuado (A) contra el
anillo exterior (B) del rodamiento. El diámetro
exterior del manguito (A) debe ser 109 ±1 mm.
Utilice un martillo de plástico para meter con
cuidado el rodamiento, hasta que esté en su
posición final contra el borde en la carcasa de
la bomba.
12. Desde la parte posterior de la carcasa de la
bomba, utilice los alicates para grupillas para
instalar la grupilla (A) en la ranura de la carcasa
de la bomba (B).
A
B
A
B
B
A
La grupilla (A) bloquea el anillo
exterior del rodamiento.
